Los grupos de borde CNC miden los bordes de una pieza siguiendo la trayectoria de sonda. Utilícelos cuando desee automatizar la inspección o para asegurarse de que se sondean los mismos puntos en cada Medición de un documento.
Nota: Los grupos de borde de CNC solo están disponibles cuando se crean inspecciones para máquinas CNC y OMV.
Para crear la trayectoria de la sonda de un grupo de bordes CNC:
- En la pestaña de Figuras, desactive el botón de Generar trayectorias de sonda.
- Haga clic en la pestaña de Inicio > panel de Crear > Formulario > Grupo de borde CNC. Se añade un grupo de inspección a la secuencia de inspección y se abre el cuadro de diálogo de Inspección de Borde de la pestaña de Figuras.
- En el cuadro de diálogo de Inspección de borde, seleccione el método de sondeo de AutoTouchTrigger con el que va a generar la trayectoria de la sonda. Seleccione la opción de:

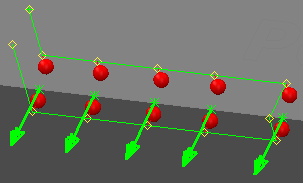

- La opción de SurfaceSurfaceProbing para sondear todos los puntos de superficie antes de sondear los puntos de borde correspondientes. Por ejemplo:

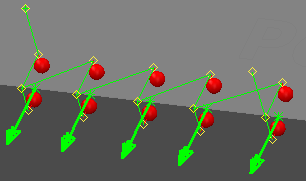

- SurfaceEdgeProbing para alternar entre el sondeo de superficie y los puntos de borde. Por ejemplo:
- La opción de SurfaceSurfaceProbing para sondear todos los puntos de superficie antes de sondear los puntos de borde correspondientes. Por ejemplo:
- Posicione el cursor en el modelo CAD, cerca del borde que va a inspeccionar. Cuando aparece un triángulo en el borde, haga doble clic en el modelo para configurar la posición de un punto de sondeado.
- Repita el paso 4 para añadir más puntos.
- Rellene los parámetros del cuadro de diálogo de Inspección de borde y haga clic en el botón de
para crear el grupo.
Nota: Antes de realizar la inspección, revise y ajustar las distancias de aproximación y retracción del grupo.
Para ver y actualizar la configuración del grupo, haga clic con el botón derecho del ratón en la secuencia de inspección y seleccione la opción de Modificar el elemento del menú contextual.
