Para crear un elemento de Parámetros de la evasión de colisiones

Utilice los Parámetros de la evasión de colisiones para configurar los parámetros de los elementos de Trayectoria de unión sin colisiones.

Nota: Esta opción solo está disponible para crear inspecciones de máquinas CNC.

Cuando hay un elemento de Parámetros de la evasión de colisiones en el nivel de Definición de la secuencia de inspección, los cambios se aplican a todos los siguientes elementos y grupos, hasta que haya otro elemento de Parámetros de la evasión de colisiones que los modifique. Cuando se añaden elementos al grupo, los cambios únicamente afectan a los siguientes elementos de Parámetros de la evasión de colisiones del grupo.

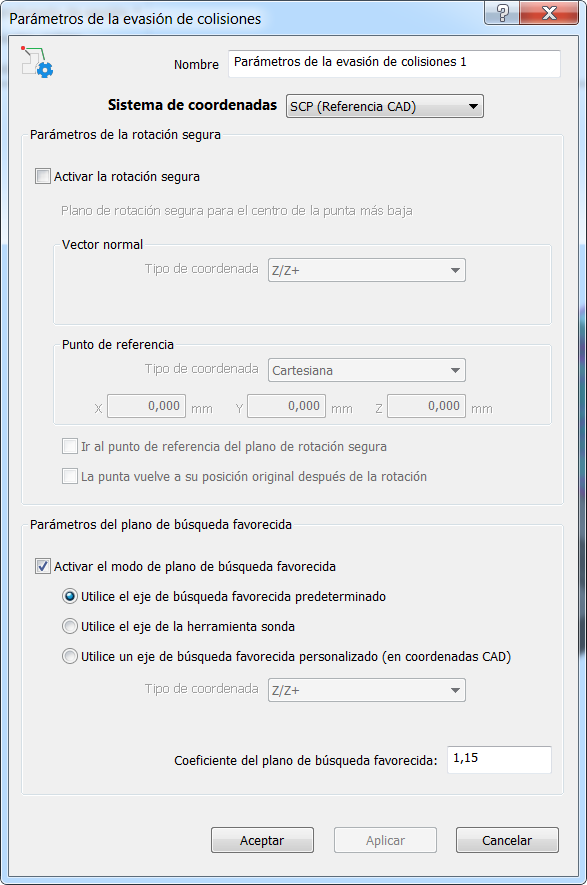

Haga clic en la pestaña de Inicio> panel de Trayectoria de la sonda > Vínculo > Parámetros de la evasión de colisiones para abrir el cuadro de diálogo de Parámetros de la evasión de colisiones.

Contiene las siguientes secciones:

Nombre — Asigne un nombre al elemento. El nombre se utiliza en la secuencia de inspección, en las pestañas de Informe e Info y en las referencias a este elemento que se hacen en otros elementos.

Sistema de coordenadas — Seleccione la alineación respecto de la que se expresan las mediciones del elemento.

Para configurar la alineación durante la inspección, seleccione la opción de <Alineación activa>. Puede seleccionar la alineación en la lista de Alineación activa o añadiendo un elemento de Alineación activa a la secuencia de inspección.

Activar la rotación segura: active esta casilla para configurar un plano de rotación segura. La punta de la sonda se mantiene por encima del plano de rotación segura durante las rotaciones de ángulo.

Ir al punto de referencia del plano de rotación segura: seleccione esta opción para dirigir siempre el centro de rotación (no la punta) del cabezal de la sonda por encima del punto de referencia del plano de rotación segura.

La punta vuelve a su posición original después de la rotación — Active esta opción si la máquina compensa automáticamente la posición de la punta de la sonda durante o después de una rotación. Cuando esta opción está activada, la trayectoria de la sonda continúa desde el mismo punto después de ejecutar una rotación.

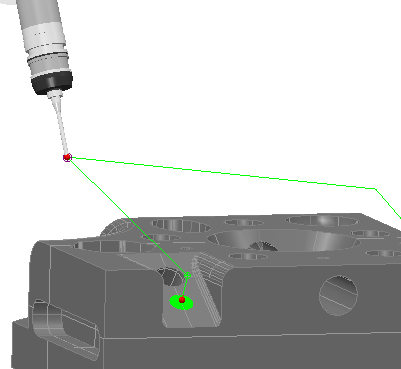

Antes de la rotación:

Después de la rotación:

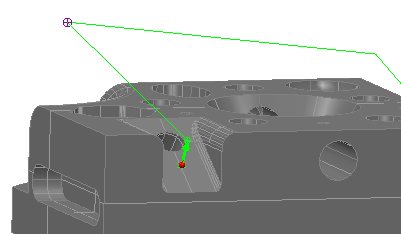

El punto de rotación de la sonda se señala en la trayectoria de la sonda con un icono de objetivo:

Desactive esta opción si la punta de la sonda de su máquina no compensa la posición de la punta de la sonda. Cuando esta opción está activada, la trayectoria de la sonda continúa desde la posición nueva de la punta de la sonda después de ejecutar la rotación.

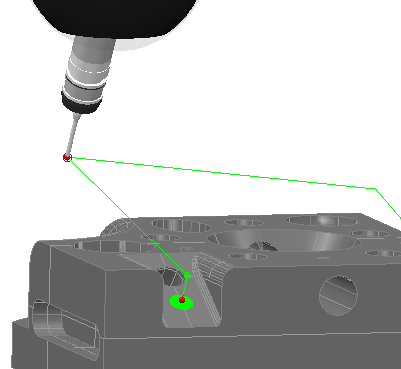

Antes de la rotación:

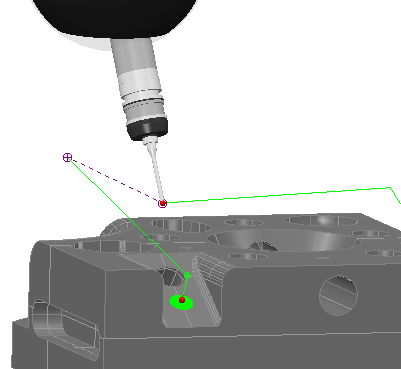

Después de la rotación:

Una línea discontinua morada conecta las posiciones de la sonda antes y después de la rotación.

Aviso: El simulador no reproduce el comportamiento real de la sonda durante la rotación en la vista CAD.
