Ahorre tiempo configurando ensamblajes de sonda para una inspección y cree subensamblajes para utilizarlos en los cambiadores.

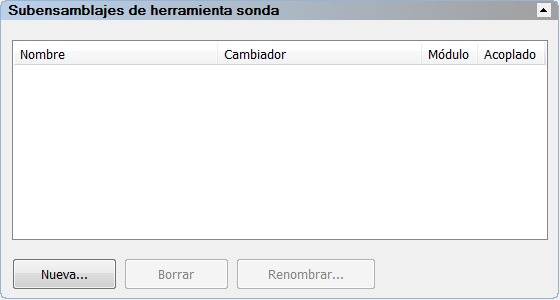

La sección de Subensamblajes de herramienta sonda de la pestaña de Máquina permite crear y administrar combinaciones de piezas de sonda para máquinas CNC.
Para crear un subensamblaje
Para utilizar una sonda de estrella, active la casilla de Visualizar las conexiones de la sonda en el cuadro de diálogo de Opciones.
- En la sección de Subensamblaje de herramienta sonda de la pestaña de Máquina, haga clic en el botón de Nuevo. Se abre el cuadro de diálogo de Subensamblaje de herramientas sonda.
- Introduzca el nombre del subensamblaje en el campo de Subensamblaje de herramienta sonda. Es necesario que cada subensamblaje tenga un nombre diferente para que PowerInspect pueda distinguirlos.
Nota: Cuando PowerInspect se conecta al dispositivo de medición, compara los subensamblajes del documento con los utilizados la última vez que se conectó a este dispositivo con el protocolo especificado. Si encuentra un subensamblaje que coincida con un nombre diferente, PowerInspect actualiza el documento automáticamente con el nombre anterior.
- En la sección de Piezas de herramientas sonda disponibles, seleccione el tipo de pieza que va a incorporar al subensamblaje. La lista recoge todas las piezas disponibles en la base de datos de sondas.

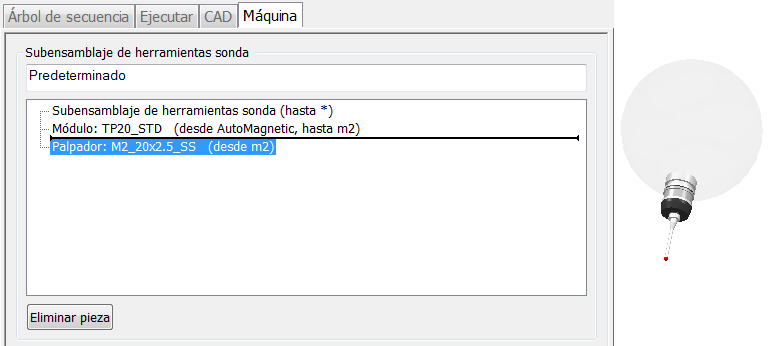

- Para seleccionar el tipo de pieza que se desea añadir, hacer doble clic en su nombre e incorporarlo al subconjunto. Se visualiza la pieza en la vista CAD, se añade el nombre a la lista de Subensamblaje de herramienta sonda y la línea de inserción se desplaza para indicar el lugar en el que se introduce la siguiente pieza. Para cambiar la posición de inserción, hacer doble clic en una parte de la lista para reposicionar a continuación la línea de inserción.
Nota: Para generar un subensamblaje que se va a utilizar con cambiadores, créelo con un módulo TP20 conectado a cualquier combinación compatible de extensión-palpador. - Insertar piezas hasta que el subconjunto esté completo.
Nota: Para eliminar una pieza del subensamblaje, selecciónela en la lista de Subensamblaje de herramienta sonda y haga clic en el botón de Eliminar la pieza.

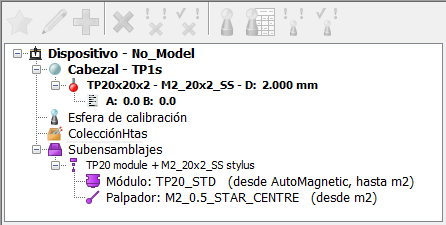

- Haga clic en el botón de Guardar para guardar los cambios y cerrar el cuadro de diálogo. El nombre del subensamblaje se visualiza en la sección de Subensamblajes de herramienta sonda y sus detalles en la Vista de la sonda.
Por ejemplo:
Para cambiar el nombre de un subensamblaje
- En la sección de Subensamblajes de herramienta sonda de la pestaña de Máquina, seleccione el subensamblaje cuyo nombre va a cambiar y haga clic en Cambiar el nombre. Se abre el cuadro de diálogo de Cambiar el nombre del subensamblaje.
- Cambie el Nombre.
Para eliminar subensamblajes
- Elimine el subensamblaje de todas las herramientas sonda y cambiadores en los que figure.
- En la sección de Subensamblajes de herramienta sonda de la pestaña de Máquina, seleccione el subensamblaje que vaya a eliminar y haga clic en el botón de Eliminar. Solo se elimina el subensamblaje; las piezas que lo componen siempre están disponibles para utilizarse en otros subensamblajes.
