Cuadro de diálogo de Deformar triángulos utilizando curvas

Para deformar triángulos utilizando las curvas:

Seleccione una malla.

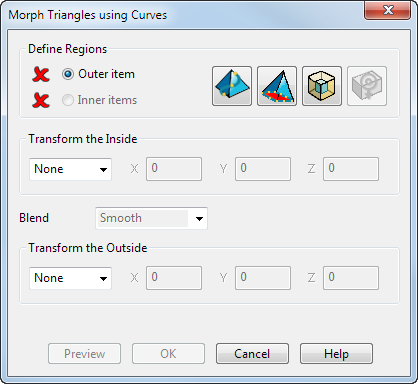

Haga clic en la pestaña de Herramientas de malla > panel de Triángulos > Deformar triángulos utilizando curvas para abrir el cuadro de diálogo de Deformar triángulos utilizando curvas:
Seleccione los elementos interior y exterior con los que va a definir la deformación o, si fuera necesario, utilice los siguientes botones para crear curvas para definir las zonas interior y exterior:
- Haga clic en el botón de Detectar mallas para crear una curva que detecta la malla.
- Haga clic en el botón de Límite de la malla para crear una curva en el límite de la malla.
- Con una curva seleccionada, haga clic en el botón de Desfase para desfasar la curva seleccionada.
- Haga clic en el botón de Centro de gravedad para añadir un punto al centro de gravedad.
El icono de se transforma en junto a las opciones de Elemento exterior y de Elementos interiores para indicar que están activadas.

Nota: Si crea los elementos exterior e interior, se seleccionan automáticamente.
Seleccione una opción de Transformar el interior. Haga clic en:
- Ninguno para que no se produzca ninguna deformación de la zona interior.
- Mover para mover la zona interior. Introduzca los valores X, Y y Z para indicar la distancia que se mueve a lo largo de los ejes.
- Rotar para rotar la zona interior. Introduzca un Ángulo de rotación. Haga clic en el botón de Reposicionar para definir un origen de rotación nuevo.
- Escala para ampliar o reducir el tamaño de la zona introduciendo un Factor de escala. Por ejemplo, para ampliar el tamaño de la zona en un 20%, introduzca un Factor de 1,2. Por defecto, el Factor se aplica en todas las direcciones. Utilice los botones de Bloquear para anular el cambio de escala en un eje dado.
  Haga clic en el botón de Reposicionar para definir una posición nueva del origen de la escala.
- Desfase para definir el desfase de la zona en el campo de Distancia.
En la lista de Fusión, seleccione el tipo de fusión que va a utilizar. Haga clic en:
- Ninguno para que no se produzca ninguna fusión entre la zona transformada y las zonas colindantes :
- Suavizado para crear una curva suavizada entre las zonas de transformación colindantes. La curva es tangencial en ambos bordes de la zona de fusión:
- Lineal para crear una fusión de línea recta entre las dos zonas de transformación:
- Suavizado a vivo para crear una fusión de suavizado a vivo entre la zona anterior y la actual. Esta opción crea una transición que utiliza una curva tangencial junto a la primera zona de transformación y una fusión lineal junto a la segunda zona de transformación :
- Vivo a suavizado para crear una fusión de vivo a suavizado entre la zona anterior y la actual. Esta opción crea una transición que utiliza una fusión lineal junto a la primera zona de transformación y una curva tangencial junto a la segunda zona de transformación :
Seleccione una opción de Transformar el exterior:
- Ninguno para que no se produzca ninguna deformación de la zona exterior. Esta es la opción predeterminada.
- Mover para mover la zona interior. Introduzca los valores X, Y y Z para indicar la distancia que se mueve a lo largo de los ejes.
- Rotar para rotar la zona exterior. Introduzca un Ángulo de rotación. Haga clic en el botón de Reposicionar para definir un origen de rotación nuevo.
- Escala para ampliar o reducir el tamaño de la zona introduciendo un Factor de escala. Por ejemplo, para ampliar el tamaño de la zona en un 20%, introduzca un Factor de 1,2. Por defecto, el Factor se aplica en todas las direcciones. Utilice los botones de Bloquear para anular el cambio de escala en un eje dado.
  Haga clic en el botón de Reposicionar para definir una posición nueva del origen de la escala.
- Desfase para definir el desfase de la zona. Introduzca una Distancia de desfase.
Haga clic en el botón de Vista previa para ver la deformación.
Haga clic en el botón de Aceptar para deformar la zona.
