Puede ver los resultados de las simulaciones de disponibilidad del caudal de incendios en la versión de resultados de la vista de tabla de nodos en la tabla de nodos o como un gráfico de disponibilidad en un nodo individual.
Gráficos para nodos individuales
Para ver un gráfico en un nodo individual, siga las instrucciones de Representación gráfica de datos de un objeto de red.
Hay dos campos de resultados adicionales al visualizar los resultados de la simulación del caudal de incendios:
- Caudal FFA: el caudal de incendios mantenido.
- Presión residual FFA: se tiene en cuenta la presión residual después del caudal de incendios.
También puede ver los mismos resultados en una tabla.

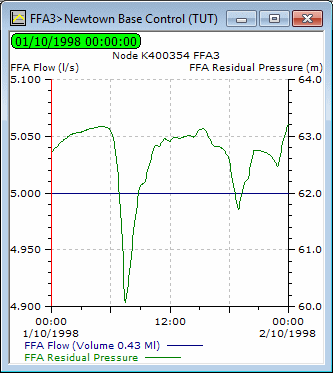

Resultados de gráficos para un solo nodo
Tablas de resultados de nodos
Puede ver los resultados en vistas de tabla mientras reproduce una simulación.
La vista de tabla de nodos de la tabla de nodos incluye los campos de resultados Caudal FFA y Presión residual FFA. Estos son campos variables en el tiempo y puede ver cómo cambian los valores durante la reproducción.
Vista de tabla de nodos (versión de resultados)
Otros resultados
Puede utilizar la función resultados en etiquetas para ver los resultados del caudal de incendios variables en el tiempo para nodos individuales mientras visualiza una repetición en la ventana de GeoPlan.
También puede ver una instantánea de los resultados variables en el tiempo de un único nodo en la hoja de propiedades del nodo. Consulte Acerca de los resultados en las hojas de propiedades.
Resultados en los puntos de cliente
Todos los puntos de cliente de la red tienen un campo de resultados Presión residual FFA. Puede crear un gráfico para un punto de cliente individual, como se ha descrito anteriormente.
