El nodo de pozo permite modelar pozos y perforaciones.
El nodo de pozo está conectado a una estación de bombeo como una conexión aguas arriba.
La altura piezométrica en el nodo:
- se calcula a partir de una relación caudal-remanso, o
- se asigna desde un perfil de tiempo definido por el usuario.
Para obtener más información sobre el modelado de pozos/perforaciones en InfoWorks WS Pro, consulte la página Control del pozo y Campos de datos de pozo.
Cálculo de la altura piezométrica a partir de la curva de remanso
Cuando el pozo se bombea, se produce una depresión típicamente cónica en la capa freática en las proximidades del pozo. El nivel de agua en el pozo dependerá del caudal bombeado desde el pozo y los parámetros del acuífero.

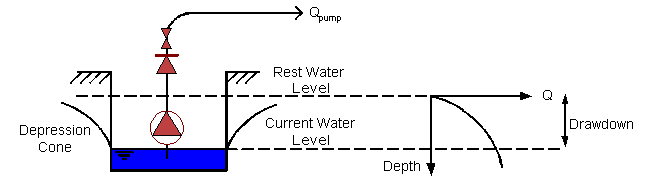

Remanso de la capa freática alrededor de un pozo
El remanso es la diferencia entre el nivel de agua de bombeo y el nivel de agua en reposo (nivel de agua sin bombeo).
Se puede determinar una curva de caudal-remanso a partir de los niveles de agua de pozo en estado constante observados en varios caudales.
InfoWorks WS calcula la altura piezométrica en el pozo así:
|
|
Donde: RWL = Nivel de agua en reposo D(Q) = Profundidad de remanso del caudal bombeado actual |
Una desventaja de este método es que un cambio en el caudal bombeado dará lugar a un cambio instantáneo en el nivel del agua, cuando lo normal es que los cambios en el nivel del agua ocurran con el paso del tiempo, dependiendo de los parámetros del acuífero.
Sin embargo, dado que el bombeo desde los pozos se suele diseñar a velocidades constantes con respecto a una altura piezométrica constante (por ejemplo, a un tanque de contacto), este método debería ser aceptable en la mayoría de los casos.
Altura piezométrica asignada a partir de un perfil de tiempo
A un nodo de pozo se le puede asignar un perfil de valores de altura piezométrica relativos a una fecha/hora. En este caso, el pozo funcionará de manera similar a un nodo de altura piezométrica fija.
El perfil puede introducirse manualmente o importarse de los datos observados. Consulte la página Control del pozo para obtener más información.
