Página Control de pozo

Esta página permite ver y editar campos de datos específicos del pozo.

Existen dos formas de determinar los niveles de altura piezométrica en un nodo de pozo:

• Utilice la tabla Curva de remanso para introducir una serie de valores de caudal frente a reducción.
• Utilice la tabla Perfil del nivel del agua para introducir una serie de niveles de altura piezométrica para la simulación. El nivel de altura piezométrica permanece en el valor especificado desde la fecha y hora hasta el siguiente valor de fecha/hora o hasta el final de la simulación.

La página se muestra haciendo clic en la ficha Control de pozo de la hoja de propiedades de un pozo al que se le han añadido datos de control.

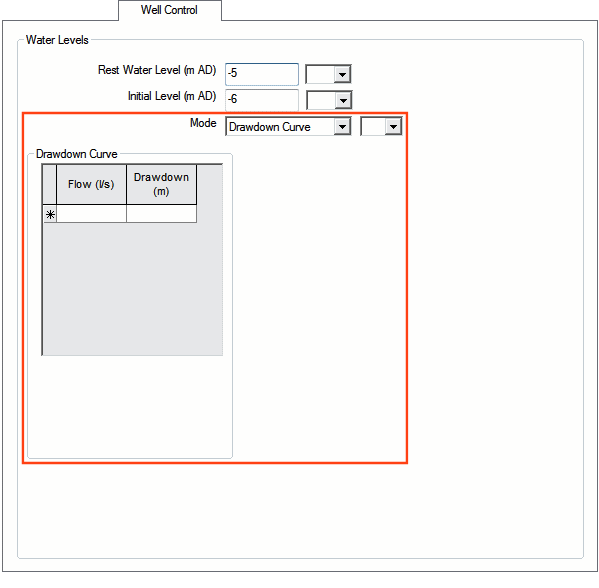

Tabla de curva de remanso

Si el modo se establece en Curva de remanso, se muestra la tabla de Curva de remanso.

Utilice la tabla para introducir una serie de valores de caudal frente a remanso.

Mostrar cálculo para la altura piezométrica en el pozo

Altura piezométrica = RWL - D(Q) (1) Donde: RWL = Nivel de agua en reposo D(Q) = Profundidad de remanso del caudal bombeado en curso

Se realizará una interpolación lineal entre los valores de caudal/remanso introducidos en la tabla.

Si el caudal bombeado es menor que el primer valor de caudal introducido en la tabla, se realizará una interpolación lineal entre caudal cero/remanso cero y el primer valor de caudal/remanso introducido en la tabla.

Si el caudal bombeado es mayor que el último valor de caudal introducido en la tabla, se utilizará el último valor de remanso introducido en la tabla para calcular la altura piezométrica en el pozo.

Nota: La altura piezométrica del pozo se calcula después de cada instantánea. Esto da como resultado un retardo de remanso con respecto a un paso temporal con respecto al caudal de la estación de bombeo.

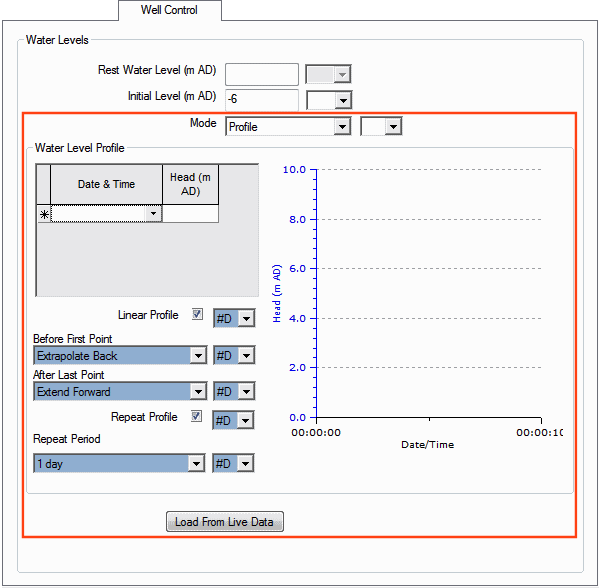

Tabla de perfil de nivel de agua

Si el modo se establece en Perfil, se muestran la tabla Perfil de nivel de agua y los controles que la acompañan.

Existen dos métodos para configurar el nivel de altura piezométrica de un pozo en el modo de perfil:

• Utilice el campo Nivel inicial para definir un nivel de altura piezométrica constante durante toda la simulación.
• Utilice la tabla para introducir una serie de niveles de altura piezométrica variables para la simulación.

Nota: Si ha introducido tanto un nivel inicial como una serie de niveles de altura piezométrica variables, se utilizan los niveles de altura piezométrica variable.

Por defecto, se utiliza la interpolación lineal entre los puntos de datos. Puede desactivar la casilla Perfil lineal para utilizar un perfil escalonado: cada valor de altura piezométrica introducido en la tabla se mantendrá hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación.

Opciones para extender el perfil fuera de las fechas/horas introducidas

La vista Perfil del nivel del agua de la página Control de pozos tiene opciones para extender el perfil fuera de las fechas y horas especificadas.

Mostrar opciones

Opción	Descripción
Antes del primer punto	Extender hacia atrás El primer valor de la tabla se extiende hacia atrás hasta el inicio de la simulación (y hasta el inicio del período de repetición para perfiles repetidos). Extrapolar hacia atrás Se aplica solo a perfiles lineales: los dos primeros valores de la tabla se utilizan para extrapolar al inicio de la simulación (y al inicio del período de repetición para perfiles repetidos). Nota: Si selecciona Extrapolar hacia atrás para un perfil no lineal, el perfil se extenderá hacia atrás. Cero/Sin cambios Se aplica un valor de cero o "desactivado" desde el inicio de la simulación hasta la fecha/hora del primer valor de la tabla (y desde el inicio del período de repetición para perfiles repetidos).
Después del último punto	Extender hacia delante El último valor de la tabla se extiende hasta el final de la simulación o el final del período de repetición. Extrapolar hacia adelante Se aplica solo a perfiles lineales: los dos últimos valores de la tabla se utilizan para extrapolar hacia delante hasta el final de la simulación o el final del período de repetición. Nota: Si selecciona Extrapolar hacia delante para un perfil no lineal, el perfil se extenderá hacia delante.
Casilla de verificación Repetir perfil	Si está activada, repite un perfil (desde las 00:00 para el período de repetición seleccionado) durante la duración de la simulación. Importante: Cuando utiliza la opción Repetir perfil; si el perfil definido abarca más del período de repetición seleccionado, el perfil no se repetirá.
Repetir período	Período del perfil que se repetirá a lo largo de la simulación, si la casilla Repetir perfil está marcada.

Opción de utilizar datos activos

Puede cargar datos de altura piezométrica de un archivo de datos activos y utilizarlo para controlar el nivel en el pozo.

Para ello, haga clic en el botón Cargar desde datos activos y utilice el cuadro de diálogo Vincular a datos activos para elegir el origen y actualizar la tabla Perfil del nivel del agua. A continuación, se abre el cuadro de diálogo Nivel de sensor para que introduzca el nivel del sensor (por encima de la referencia).

Los datos del archivo se tratan como relativos al nivel del sensor. Los dos se añaden para proporcionar valores por encima de la referencia. El nivel de sensor por defecto es la elevación del nodo.

Nota: Si los datos del archivo de datos activos no son compatibles con los datos de control, verá una advertirá y no se realizarán cambios.

Cuando haya terminado de actualizar, cierre el cuadro de diálogo con el botón X en la esquina superior derecha.

Opción para borrar la tabla del perfil del nivel del agua

Un método rápido para borrar la tabla consiste en utilizar el botón Borrar del cuadro de diálogo Vincular a datos activos.
