El cuadro de diálogo Exportar estilo contiene la configuración para la exportación automatizada y manual de resultados de ejecuciones de IWLive Pro a archivos CSV o a la base de datos. La configuración de la exportación se implementó originalmente en InfoWorks WS Pro a través de este cuadro de diálogo y algunos parámetros se pueden editar posteriormente en IWLive Pro.
El cuadro de diálogo se abre al hacer doble clic en un objeto Exportar estilo del árbol de base de datos.
IMPORTANTE: Haga clic en el botón Guardar de la esquina inferior derecha del cuadro de diálogo para confirmar los cambios.
Página General
Se utiliza para definir las opciones generales de exportación, como los objetos de red que se van a exportar, la carpeta de salida (solo exportación a CSV) y el objeto de configuración de datos activos (solo exportar a base de datos). Mostrar imagen
| Opción | Aplicación | Descripción |
|---|---|---|
|
Lista de selección |
Se puede utilizar una lista de selección para restringir la exportación de resultados a una selección de objetos de red. Si no se selecciona una lista de selección aquí, la lista de tipos de objetos de red en la parte inferior del cuadro de diálogo se puede utilizar para restringir la exportación a determinados tipos de objetos. Este parámetro se puede anular en IWLive Pro. |
|
|
Configuración de datos activos |
Se debe utilizar un objeto de configuración de datos activos al exportar los resultados de IWLive Pro a una base de datos. Al seleccionar un objeto de datos activos aquí, los flujos de datos de exportación configuradas en la página Vista de exportación de datos activos de ese objeto de datos activos estarán disponibles para su selección en las distintas fichas del cuadro de diálogo Exportar estilo. Nota: El objeto de datos activos debe tener check-in aplicado y validarse para poder utilizarlo en Exportar estilo. |
|
|
Carpeta de salida |
Se aplica solo a la exportación de CSV |
Escriba o busque la ruta del directorio al que se van a exportar los resultados. Consulte Nota importante sobre las reglas de exportación de bases de datos en este tema para obtener más información. Si la ruta de la carpeta de salida no es una ruta UNC válida, aparecerá un mensaje de advertencia cuando se guarde el objeto exportar estilo. Se recomienda especificar una ruta UNC, aunque también se aceptan rutas que utilicen letras de unidad. |
|
Utilizar marca temporal |
Se aplica solo a la exportación de CSV |
Active esta opción si desea crear una carpeta independiente para cada marca temporal. |
|
Utilizar nombre de semilla |
Se aplica solo a la exportación de CSV |
Active esta opción si desea crear una carpeta independiente para cada semilla. |
|
Utilizar nombre de ejecución |
Se aplica solo a la exportación de CSV |
Active esta opción si desea crear una carpeta independiente para cada ejecución. Nota: Se recomienda encarecidamente activar esta opción, ya que de lo contrario se puede sobrescribir algo. Si se utiliza el nombre de ejecución, las ejecuciones de respuesta y las ejecuciones de incidentes tendrán su propia carpeta de exportación. |
|
Solo exportar dentro del rango temporal |
Seleccione esta opción solo para exportar resultados de simulación dentro de un rango temporal determinado cuyas horas de inicio y finalización estén configuradas en los controles Hora de inicio y Hora de finalización. |
|
|
Hora de inicio |
Disponible cuando Solo exportar dentro del rango temporal está activado. |
Exportar la hora de inicio (absoluta) en horas y minutos. |
|
Hora de finalización |
Disponible cuando Solo exportar dentro del rango temporal está activado. |
Exportar la hora de finalización (absoluta) en horas y minutos. |
|
Seleccionar por prioridad de advertencia |
Define si los objetos que se van a seleccionar para la exportación tienen advertencias de prioridad en ellos. Los valores permitidos son: Todos los objetos: independientemente de que tengan advertencias o no Todas las advertencias: incluye el fondo. Titular e importante Solo titular |
|
|
Prefijo de archivo |
Se aplica solo a la exportación de CSV |
Escriba un prefijo de archivo, si es necesario. |
|
Lista de tipos de objetos de red |
Este cuadro muestra una lista de todos los tipos de objetos de red. Marque un tipo de objeto para activar la exportación de resultados para todos los objetos de este tipo. Sugerencia: Debe utilizar el cuadro Lista de selección (en la parte superior del cuadro de diálogo) o esta lista de tipos de objetos de red. Si utiliza ambos simultáneamente, es importante tener en cuenta que solo se exportarán los objetos comunes entre ambos. |
Página de datos variables en el tiempo

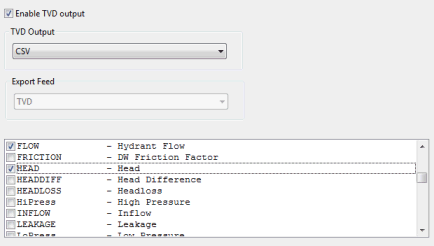

Se utiliza para configurar opciones de exportación para datos variables en el tiempo. Mostrar imagen
| Opción | Aplicación | Descripción |
|---|---|---|
|
Activar salida de datos variables en el tiempo |
Active esta casilla para habilitar la exportación de datos variables en el tiempo. |
|
|
Salida de datos variables en el tiempo |
Se activa cuando la salida de datos variables en el tiempo está activada. |
Seleccione el tipo de salida a la que desea exportar los datos variables en el tiempo (CSV o Base de datos) |
|
Exportar flujo de datos |
Activada para exportar solo a base de datos |
Seleccione el flujo de datos de exportación de datos activos que desea exportar. Esta lista desplegable se rellena automáticamente con flujos de datos de exportación de datos activos que tienen un tipo de exportación de Resultados variables en el tiempo. (El tipo de exportación se asigna en la página Vista de exportación de datos activos del objeto de datos activos). |
|
Lista de atributos |
Esta lista contiene los campos de resultados de datos variables en el tiempo más comunes para todos los objetos de red. Seleccione los atributos que desee exportar activando las casillas adyacentes. Nota: Puede seleccionar atributos aunque la salida de datos variables en el tiempo esté desactivada. En este caso, se ignorará la selección y no se exportará ningún resultado de datos variables en el tiempo. Exportación de CSV: los archivos de exportación de datos variables en el tiempo se colocan en un subdirectorio de la carpeta de salida (especificado en la página General del cuadro de diálogo Exportar estilo) denominado TIMESTEP. Los nombres de archivo son del tipo \$Prefix_$Type_$Result.CSV donde $Prefix se define en la página General del cuadro de diálogo Exportar estilo, $Type es el nombre de la tabla, como wn_node y $Result es el tipo de resultado, por ejemplo, Presión. |
Página de advertencia
Se utiliza para configurar las opciones de exportación de las advertencias. Mostrar imagen
| Opción | Aplicación | Descripción |
|---|---|---|
|
Activar salida de advertencia |
Active esta casilla para habilitar la exportación de datos de advertencia. Las prioridades de advertencia que se van a exportar se configuran en la página General del cuadro de diálogo Exportar estilo. |
|
|
Resumen de advertencias |
Se activa cuando la salida de advertencias está activada |
Seleccione el formato de exportación para el resumen de advertencias (Desactivar, Base de datos o CSV). Sugerencia: Los datos exportados son muy similares a los que se muestran en la ventana Resumen del operador de IWLive Pro. Exportación de CSV: los archivos de exportación de resumen de advertencias se colocan en una subcarpeta de la carpeta de salida denominada WARNING_SUMMARY y se dividen en archivos individuales según el tipo de objeto. Los nombres de archivo son los siguientes: \$Prefix_$Type.CSV, donde $Prefix se define en la página General del cuadro de diálogo Exportar estilo y $Type es el nombre de la tabla, como wn_node. |
|
Detalles sin procesar de advertencias |
Se activa cuando la salida de advertencias está activada |
Seleccione el formato de exportación para los detalles sin procesar de advertencias (Desactivar, Base de datos o CSV). Sugerencia: Los datos exportados son muy similares a los que se muestran en la ventana Detalles del operador de IWLive Pro. Exportación a CSV: el archivo de detalles sin procesar de advertencias se coloca en una subcarpeta de la carpeta de salida denominada WARNING_DETAIL y tiene el siguiente nombre: $Prefix+"_Raw_Warnings.CSV". |
|
Flujo de datos de exportación de detalles de advertencias |
Se activa cuando la salida de advertencias está activada |
Seleccione el flujo de datos de exportación de datos activos que desea exportar. Esta lista desplegable se rellena automáticamente con flujos de datos de exportación de datos activos que tienen un tipo de exportación de Resultados de detalles de advertencias. (El tipo de exportación se asigna en la página Vista de exportación de datos activos del objeto de datos activos). |
Página Resumen

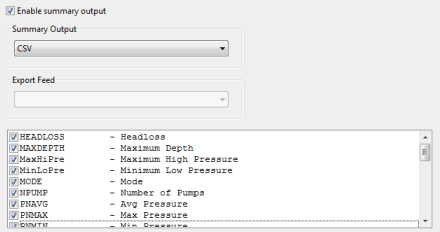

S utiliza para configurar las opciones de exportación de los resultados de resumen. Mostrar imagen
| Opción | Aplicación | Descripción |
|---|---|---|
|
Activar salida de resumen |
Active esta casilla para habilitar la exportación de datos de resumen. |
|
|
Salida de resumen |
Se activa cuando la salida de resumen está activada |
Seleccione un formato de salida (SHP, MIF, CSV o Base de datos). |
|
Exportar flujo de datos |
Activada para exportar solo a base de datos |
Seleccione el flujo de datos de exportación de datos activos que desea exportar. Esta lista desplegable se rellena automáticamente con flujos de datos de exportación de datos activos que tienen un tipo de exportación de Resultados de resumen. (El tipo de exportación se asigna en la página Vista de exportación de datos activos del objeto de datos activos). |
|
Parámetros del resumen |
Esta lista contiene todos los parámetros de resumen para todos los objetos de red. Seleccione los parámetros que desee exportar activando las casillas adyacentes. Nota: Puede seleccionar atributos aunque la salida de resumen esté desactivada. En este caso, se omitirá la selección y no se exportará ningún resultado del resumen. Exportación de CSV: los archivos de exportación de resumen se colocan en una subcarpeta de la carpeta de salida denominada SUMMARY y se dividen en archivos individuales según el tipo de objeto. Los nombres de archivo son los siguientes: \$Prefix_$Type.CSV, \$Prefix_$Type.SHP o \$Prefix_$Type.MIF donde $Prefix se define en la página General del cuadro de diálogo Exportar estilo y $Type es el nombre de la tabla, como wn_node. |
Página de pruebas
Se utiliza para probar la exportación a CSV en una o varias simulaciones. Mostrar imagen
| Opción | Aplicación | Descripción |
|---|---|---|
|
Simulación |
Seleccione una o varias simulaciones desde las que se van a exportar los resultados. |
|
|
Plantilla de advertencia |
Seleccione una o varias plantillas de advertencia. Sugerencia: El uso de una plantilla de advertencia es opcional y solo es necesario si se van a exportar los resultados de advertencias. |
|
|
Probar exportación |
Se activa cuando se ha soltado un objeto de simulación en el destino de colocación de simulación |
Haga clic en este botón para probar la exportación. |
Consulte los temas Exportación de resultados a archivos y Exportación de resultados a bases de datos para obtener más información.
Nota importante sobre los directorios de salida CSV
Se debe tener en cuenta lo siguiente al considerar las exportaciones automatizadas y ad hoc:
- El nombre de semilla, marca temporal y nombre de ejecución se pueden utilizar para crear carpetas independientes.
- Ejecución de IWLive Pro: se puede identificar por la fecha y la hora de inicio de la ejecución.
- Tipo de salida - el nombre del tipo de salida se utiliza para generar un subdirectorio ("TIMESTEP" para datos variables en el tiempo; "WARNING_SUMMARY" para datos de resumen de advertencias; "WARNING_DETAIL" para detalles de advertencia sin procesar; "SUMMARY" para resumen numérico; etc) cuyo nombre sea significativo para el usuario.
La ruta completa del directorio para la salida de resultados manual y automatizada es del tipo:
\ $ExportPath\$BaselineName\$Timestamp\$RunName\$OutputType
Donde
- $ExportPath es la ruta de exportación introducida en el cuadro Carpeta de salida de la página General del cuadro de diálogo Exportar estilo.
- $BaselineName es un subdirectorio. Se aplica si la opción Usar nombre de semilla está activada.
- $Timestamp es un subdirectorio. Se aplica si la opción Utilizar marca temporal está activada. Para permitir la ordenación, el formato debe ser AAAA_MMDD_hhmm. Por ejemplo "2012_0213_1546".
- $RunName es un subdirectorio. Se aplica si la opción Utilizar nombre de ejecución está activada.
- $OutputType es uno de los siguientes:
- TIMESTEP: para resultados de datos variables en el tiempo
- SUMMARY: para obtener resultados del resumen
- WARNING_SUMMARY: para los resultados de advertencias (resultados del resumen de advertencias)
- WARNING_DETAIL: para obtener resultados de advertencias (resultados de detalles de advertencias sin procesar).
Nota importante sobre las reglas de exportación de bases de datos
Si se han asignado los campos Nombre de semilla, Tipo de ejecución o ID de simulación en el cuadro de diálogo Asignación de campos de exportación de datos activos, los datos existentes con ese Nombre de semilla, Tipo de ejecución o ID de simulación se suprimirán cuando se exporten los resultados más recientes.
Por ejemplo, si se han asignado Nombre de semilla y Tipo de ejecución , pero el ID de simulación no lo ha hecho, cada nueva ejecución a partir de una única semilla borrará el conjunto anterior de resultados en la tabla donde el Tipo de ejecución es el mismo que el anterior y, a continuación, los reemplazará con los resultados de simulación en vigor.
Por el contrario, si se asignan Nombre de semilla, Tipo de ejecución e ID de simulación, todos los resultados se conservarán ya que cada nueva simulación tiene un ID de simulación único, lo que no se solapa ni se suprime. Un efecto secundario de este comportamiento, sin embargo, es que se conservarán todos los resultados de todos los pasos temporales de los objetos, lo que significa que existe una posibilidad significativa de solapamiento de marca temporal para los objetos, lo que podría generar confusión al analizar los registros de la base de datos.
