Cuadro de diálogo Control de capas

El cuadro de diálogo Control de capas se utiliza para elegir cómo se muestran las capas en la ventana de GeoPlan. El cuadro de diálogo se abre haciendo clic con el botón derecho en la ventana GeoPlan y eligiendo Control de capas en el menú contextual.

InfoWorks WS Pro admite los siguientes controles de mapa: MapXtreme, MapX, y ArcGIS.

Utilice este cuadro de diálogo para elegir cómo se muestran las capas en la ventana de GeoPlan.

Todas las capas se pueden desplazar hacia arriba o hacia abajo en el orden de visualización, añadir y eliminar, u ocultar temporalmente sin necesidad de eliminarlas. La capa también se puede ocultar automáticamente cuando el nivel de zoom se mueve fuera de un rango determinado.

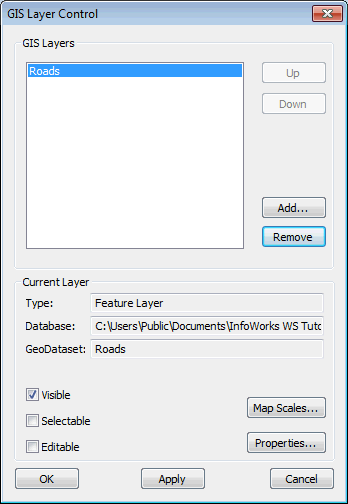

ArcGIS

Utilice este cuadro de diálogo para elegir cómo se muestran las capas en la ventana GeoPlan al utilizar ArcGIS de ESRI como componente GIS.

Si se ha asignado un sistema de coordenadas proyectadas a la ventana de GeoPlan, se aplica una transformación de coordenadas desde el sistema de coordenadas de cada capa al sistema de coordenadas proyectadas de GeoPlan.

Si la ventana de GeoPlan tiene un sistema de coordenadas proyectadas desconocido, puede que se muestren mensajes de advertencia al añadir capas con una proyección asociada. Consulte Capas GIS adicionales para obtener más información.

Todas las capas se pueden desplazar hacia arriba o hacia abajo en el orden de visualización, añadir y eliminar, u ocultar temporalmente sin necesidad de eliminarlas. La capa también se puede ocultar automáticamente cuando el nivel de zoom se mueve fuera de un rango determinado.

El cuadro de diálogo se abre haciendo clic con el botón derecho en la ventana GeoPlan y eligiendo Control de capas en el menú contextual.

El cuadro de diálogo muestra las capas que están cargadas actualmente en GeoPlan. Las capas se añaden a la vista en el orden en que se muestran, y la capa de la parte superior de la lista se muestra encima de todas las demás capas.

Los siguientes botones cambian las capas que se muestran:

Arriba	Desplaza la capa seleccionada hacia arriba en la lista.
Abajo	Desplaza la capa seleccionada hacia abajo en la lista.
Añadir	Añade una capa nueva.
Eliminar	Elimina una capa de la visualización (los datos no se ven afectados).

Puede cambiar las siguientes propiedades de visualización para cada capa:

Visible	Active esta casilla para que la capa sea visible en GeoPlan.
Seleccionable	Active esta casilla para permitir que se seleccionen los elementos de la capa. (Las capas WMS y las capas de ArcGIS Server Map no se pueden hacer seleccionables).
Editable	Los datos subyacentes de la capa se pueden editar en el cuadro de diálogo Información de capa GIS si esta casilla está activada. Consulte Visualización y edición de datos de capa GIS para obtener más información. (Las capas WMS y las capas de ArcGIS Server Map no se pueden hacer editables).
Niveles de zoom o escalas de mapa	Muestra el cuadro de diálogo Visibilidad de capas, en el que el usuario puede especificar el rango de nivel sobre el que se aplicará la capa GIS.
Propiedades	Al hacer clic en el botón Propiedades, se mostrará el cuadro de diálogo Propiedades de capa. Esto permite cambiar la forma, el tamaño y el color del símbolo de la capa en uso. Nota: Lo anterior no se aplica a las capas WMS ni a las capas de ArcGIS Server Map. Si la capa seleccionada actualmente es una capa WMS, al hacer clic en el botón Propiedades, se mostrará el cuadro de diálogo Propiedades de servicio de mapa web. Este cuadro de diálogo ofrece información detallada sobre Web Map Service y permite editar la visibilidad de las capas. Si la capa seleccionada es una capa de ArcGIS Server Map, se desactivará el botón Propiedades. Utilice el software GIS para ver las propiedades de este tipo de capa.

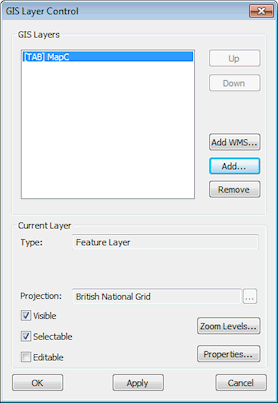

MapXtreme

El cuadro Capas GIS muestra las capas que están seleccionadas actualmente para su visualización. Las capas se añaden a la vista en el orden en que se muestran, y la capa de la parte superior de la lista se muestra encima de todas las demás capas.

Los siguientes botones cambian las capas que se muestran:

Arriba	Desplaza la capa seleccionada hacia arriba en la lista.
Abajo	Desplaza la capa seleccionada hacia abajo en la lista.
Añadir WMS	Haga clic en el botón Añadir WMS para abrir el cuadro de diálogo Añadir capa WMS. En el cuadro de diálogo Añadir capa WMS, introduzca una URL de servidor WMS y haga clic en Aceptar. La capa WMS se añadirá a la lista de capas GIS. Seleccione la capa WMS y haga clic en el botón Propiedades para ver y editar las propiedades de visualización de la capa en el cuadro de diálogo Propiedades de servicio de mapa web.
Añadir	Añade una capa nueva.
Eliminar	Elimina una capa de la visualización (los datos no se ven afectados).

Se pueden modificar las siguientes propiedades de la visualización:

Visible	Active esta casilla para que la capa sea visible en GeoPlan.
Seleccionable	Active esta casilla para permitir que se seleccionen los elementos de la capa. (Las capas WMS no se pueden seleccionar)
Editable	Los datos subyacentes de la capa se pueden editar en el cuadro de diálogo Información de capa GIS si esta casilla está activada. Consulte Visualización y edición de datos de capa GIS para obtener más información. (Las capas WMS no se pueden hacer editables)
Niveles de zoom	Muestra el cuadro de diálogo Visibilidad de capas, en el que el usuario puede especificar el rango de nivel sobre el que se aplicará la capa GIS.
Propiedades	Si la capa actual no es una capa WMS, al hacer clic en el botón Propiedades se mostrará el cuadro de diálogo Propiedades de capa. Esto permite cambiar la forma, el tamaño y el color del símbolo de la capa en uso. Si la capa seleccionada actualmente es una capa WMS, al hacer clic en el botón Propiedades, se mostrará el cuadro de diálogo Propiedades de servicio de mapa web. Este cuadro de diálogo ofrece información detallada sobre Web Map Service y permite editar la visibilidad de las capas.

Si se ha asignado un sistema de coordenadas proyectadas a la ventana de GeoPlan, se aplica una transformación de coordenadas desde el sistema de coordenadas de cada capa al sistema de coordenadas proyectadas de GeoPlan.

Si la ventana de GeoPlan tiene un sistema de coordenadas proyectadas desconocido, puede que se muestren mensajes de advertencia al añadir capas con una proyección asociada.

El cuadro de diálogo muestra las capas que están cargadas actualmente en GeoPlan. Las capas se añaden a la vista en el orden en que se muestran, y la capa de la parte superior de la lista se muestra encima de todas las demás capas.

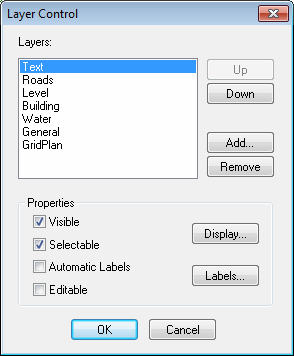

MapX

Utilice este cuadro de diálogo para elegir cómo se muestran las capas en la ventana de GeoPlan cuando se utiliza MapInfo MapX como componente GIS.

El cuadro Capas muestra las capas que están seleccionadas actualmente para su visualización. Las capas se añaden a la vista en el orden en que se muestran, y la capa de la parte superior de la lista se muestra encima de todas las demás capas.

Los siguientes botones cambian las capas que se muestran:

Arriba	Desplaza la capa seleccionada hacia arriba en la lista.
Abajo	Desplaza la capa seleccionada hacia abajo en la lista.
Añadir	Añade una nueva capa basada en una tabla de MapInfo.
Eliminar	Elimina una capa de la visualización (los datos no se ven afectados).

Se pueden modificar las siguientes propiedades de la visualización:

Visible	La capa está visible.
Seleccionable	Se pueden seleccionar los elementos de la capa.
Etiquetas automáticas	El sistema añade una etiqueta a cada elemento.
Editable	Los datos subyacentes de la capa se pueden editar en el cuadro de diálogo Información de capa GIS si esta casilla está activada. Consulte Visualización y edición de datos de capa GIS para obtener más información.

Para modificar las propiedades de visualización de una capa, haga clic en el botón Visualizar para mostrar el cuadro de diálogo Propiedades de visualización de MapX.

Para mostrar los datos de capa como etiquetas, haga clic en el botón Etiquetas para mostrar el cuadro de diálogo Propiedades de etiqueta de MapX.
