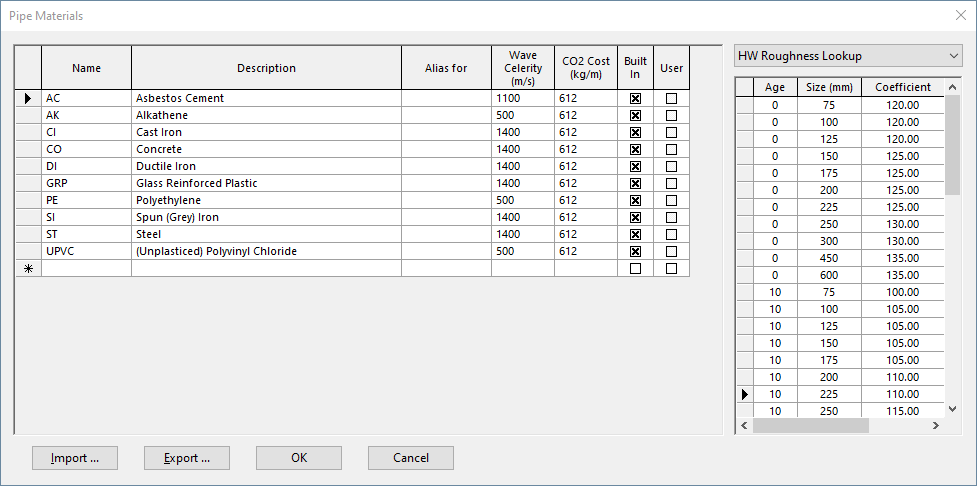

Cuadro de diálogo Materiales de tubería

Este cuadro de diálogo se utiliza para administrar la lista de materiales de las tuberías.

Estos materiales se pueden seleccionar al establecer el campo Material para cualquier objeto de tipo de conexión.

El cuadro de diálogo le permite:

• Añadir nuevos materiales de tubería
• Definir valores de celeridad de onda para materiales de tuberías
• Establecer valores de coste de material en CO₂ para materiales de tuberías
• Crear y editar tablas de consulta definidas por el usuario para materiales de tuberías integrados y definidos por el usuario
• Ver las tablas de consulta por defecto de los materiales integrados
• Elija si desea utilizar las tablas por defecto o las definidas por el usuario para los materiales integrados

Nota: Si la configuración global de la base de datos está protegida, solo los propietarios de la base de datos podrán realizar cambios en el cuadro de diálogo Materiales de tubería. Consulte Acerca de los permisos del usuario para obtener más información.

Para obtener más información sobre el uso del cuadro de diálogo Materiales de tuberías como parte del proceso de búsqueda automatizado, consulte los temas siguientes:

• Acerca del material de tuberías y la búsqueda automatizada
• Configuración de rugosidad de tubería
• Configuración del diámetro de tubería
• Ajuste de la celeridad de onda
• Establecer el coste de CO2 del material

Para abrir el cuadro de diálogo, seleccione Herramientas Materiales de tubería.

Elemento	Descripción
Tabla principal	Puede añadir un nuevo material de tubería en la fila marcada con este símbolo (si existe). Escriba un nombre y, a continuación, introduzca o elija valores en las demás columnas. Nombre El nombre del material de la tubería. Este es el código interno y tiene un máximo de 10 caracteres Descripción Descripción más completa del material de la tubería. Esta descripción aparece en la lista desplegable Tablas de conexiones al seleccionar Material de tubería. Alias para Puede establecer cualquier material de tubería definido por el usuario para que actúe como alias para otro material de tubería. Introduzca el otro nombre del material de tubería en este campo. Por ejemplo, puede agregar un nuevo material de tubería llamado HIERRO y, a continuación, establecer su campo Alias para que señale al tipo integrado CI (hierro fundido). Ahora, cuando los procedimientos de búsqueda encuentren HIERRO en el campo Material de tubería, buscarán CI (hierro fundido) en las tablas. Cuando un tipo de material se configura como alias, no se pueden editar las tablas de consulta asociadas con el tipo, ya que no se utilizarán en los procedimientos de búsqueda. En su lugar, se utilizan las tablas de tipo de alias. Los tipos de materiales integrados no se pueden configurar como un alias. El campo Alias de la tabla está desactivado. Celeridad de onda Se utiliza para establecer automáticamente la celeridad de la onda a partir del material de la tubería. Velocidad de propagación de ondas de presión a lo largo de una tubería provocada por un aumento o una disminución repentinos de la velocidad del caudal. Coste de CO2 Se utiliza para establecer automáticamente el coste de CO2 del material a partir del material y el diámetro de la tubería. Coste equivalente en dióxido de carbono de los materiales de las tuberías. Integrado Active esta casilla si desea utilizar las tablas de consulta integradas para cualquier tipo de material integrado. Solo los materiales integrados tienen tablas integradas, por lo que este cuadro no es relevante para los tipos de materiales definidos por el usuario. Usuario Active esta casilla si desea utilizar tablas definidas por el usuario para un tipo de material. La casilla debe estar activada permanentemente para los materiales definidos por el usuario, ya que solo tienen un conjunto de tablas. Los tipos de materiales integrados pueden o no tener tablas definidas por el usuario adjuntas. Si lo hacen, al hacer clic en esta casilla se seleccionarán. De lo contrario, puede hacer doble clic en este cuadro para agregar nuevas tablas. Tiene la opción de basar estas nuevas tablas en las tablas integradas existentes.
Tablas de consulta (lista desplegable)	Búsqueda de rugosidad CW Se utiliza para establecer automáticamente la rugosidad de la tubería cuando el tipo de rugosidad está establecido en Colebrook-White. Edad Antigüedad de la tubería Coeficiente El coeficiente de rugosidad de una tubería de la edad especificada Búsqueda de rugosidad HW Se utiliza para establecer automáticamente la rugosidad de la tubería cuando el Tipo de rugosidad está establecido en Hazen-Williams. Edad Antigüedad de la tubería Tamaño Tamaño (diámetro) de la tubería Coeficiente Coeficiente de aspereza de una tubería de la edad y el tamaño especificados Búsqueda de rugosidad DW Se utiliza para establecer automáticamente la rugosidad de la tubería cuando el tipo de rugosidad está establecido en Darcy-Weisbach. Edad Antigüedad de la tubería Coeficiente El coeficiente de rugosidad de una tubería de la edad especificada Búsqueda de tamaño nominal Se utiliza para ajustar automáticamente el diámetro de la tubería. Puede introducir sus propias tablas definidas por el usuario para todos los tipos de materiales. También puede editar los valores de tolerancia de cualquier tabla integrada. Nominal Tamaño nominal de la tubería. Suele ser el diámetro exterior de la tubería. Tolerancia Tolerancia utilizada por el proceso de búsqueda automatizado al comparar tamaños de tuberías con la tabla. Cuando el procedimiento encuentra una tubería cuyo diámetro existente está dentro de la tolerancia establecida para un tamaño de tubería determinado, se supone que tiene ese tamaño y el diámetro existente se reemplaza por el diámetro efectivo. Efectivo El diámetro efectivo de la tubería, generalmente calculado a partir del tamaño nominal y el grosor de la pared en función de los datos de los fabricantes. Coste de CO2 Se utiliza para establecer automáticamente el coste de CO2 del material para tuberías en función de los campos Material y Diámetro de las tuberías. Tamaño Tamaño (diámetro) de la tubería Coste de CO2 Coste equivalente de dióxido de carbono del material para una tubería del tamaño especificado
Importar (botón)	Se abre un cuadro de diálogo Abrir de Windows, donde puede elegir el archivo CSV que contiene los detalles de opción que desea importar.
Exportar (botón)	Abre un cuadro de diálogo Guardar como de Windows para elegir la ubicación y el nombre de un archivo CSV que contiene los detalles de opción que desea exportar.
