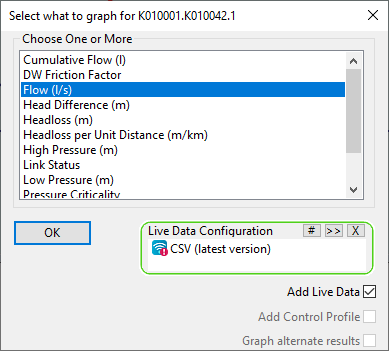

Este cuadro de diálogo ofrece la opción de representar en un gráfico los datos variables en el tiempo. La lista se adaptará al tipo de objeto de red seleccionado.
El cuadro de diálogo se abre cuando se visualizan los resultados de la simulación con la herramienta
(gráfico) en labarra de herramientas Herramientas.
| Elemento | Descripción |
|---|---|
| Seleccionar uno o más | Muestra los atributos que se pueden representar en el gráfico. El elemento o elementos seleccionados se representarán en el gráfico. |
| Configuración de datos activos |
Si se asocian datos activos con la simulación en la ventana activa actual, este cuadro se llenará automáticamente con la configuración de datos activos asociada. También puede arrastrar y soltar una configuración de datos activos en el cuadro de selección, o usar el botón Examinar para añadir una. |
| Añadir datos activos |
Añade un trazado adicional que muestra los valores de datos activos provenientes de Punto de datos activos, Fuente de datos activos o Fuente compuesta de datos activos. Disponible si el objeto de red para el que está creando un gráfico tiene datos activos vinculados a él válidos y si se ha seleccionado un atributo adecuado para la creación de gráficos. Consejo:
La fuente de datos activos y la fuente compuesta de datos activos se pueden utilizar directamente sin tener que crear primero un punto de datos activos.
|
| Añadir perfil de control |
Añade un trazado adicional que muestra los valores del perfil de control. Está disponible al representar gráficamente atributos de flujo, presión o profundidad para los siguientes objetos:
|
| Resultados alternativos de gráfico |
Atributos de gráficos para ambas simulaciones cargadas actualmente en la ventana de GeoPlan. Si esta opción no está activada, solo se mostrarán los gráficos de los resultados del primer conjunto de resultados de la simulación. Está disponible al comparar resultados en un GeoPlan. |
| Aceptar | Muestra la vista de gráfico. |
