Visualizar resultados GMR: informe en tabla y GeoPlan

La tabla de resumen de la ficha Análisis del cuadro de diálogo Configuración de simulación múltiple generalizada (GMR) Cuadro de diálogo Configuración de simulación múltiple generalizada se puede mostrar como una cuadrícula o como un tema en GeoPlan.

La tabla de resumen es un cubo de datos. Hay que decidir cómo se deben añadir para visualizarlos.

Nota: Si hay más de 250 000 filas en la tabla de resultados de GMR, la aplicación le preguntará si desea descargar el resto de datos y le advertirá de que puede tardar mucho tiempo.

Para visualizar los resultados de GMR:

1. Haga clic con el botón derecho en los resultados de GMR y, en el menú contextual, seleccione Abrir como > Configuración del informe de resumen. En la imagen, los datos se añaden en todos los casos de prueba y el campo de resultado "Caudal máximo" y "Presión mínima" se añaden para proporcionar un caudal máximo y una presión mínima.



2. Haga clic en Guardar para conservar esta configuración. Tenga en cuenta que puede cambiar la configuración del informe tantas veces como sea necesario. No es necesario volver a ejecutar las simulaciones. Además, recuerde que puede cambiar a la agregación en object_id para ver una vista inversa de los resultados.

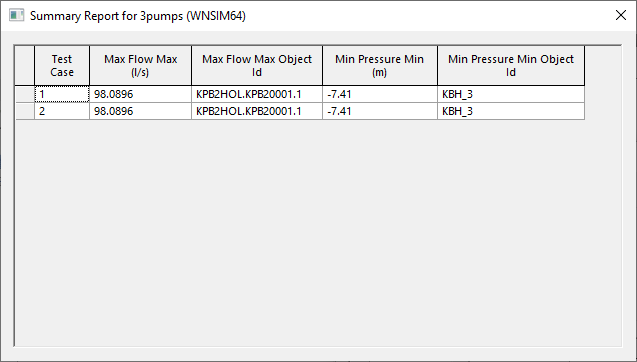

3. En el menú contextual, seleccione Abrir como > Informe de resumen. Esto le proporciona una tabla que indica "Caso de prueba", "Máximo de caudal máx." y "Mínimo de presión mín.", según se especifica en la configuración del informe de resumen. Además, se muestra el ID de objeto correspondiente para el caudal máximo y la presión mínima.

   Nota: Si se configuran varios informes en el cuadro de diálogo Configuración del informe de resumen, todos estos informes se abrirán en una nueva ventana.



4. Para mostrar esta información como un tema en GeoPlan, seleccione Abrir como > Resumen en GeoPlan con el fin de cargar los resultados en un GeoPlan.

   1. Seleccione un informe en la ventana Seleccionar plantilla y, a continuación, haga clic en Aceptar.

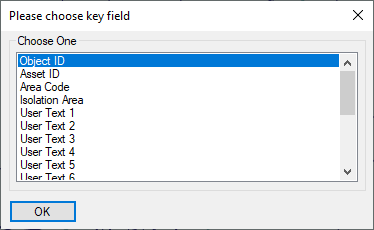

   2. Seleccione un campo clave en la ventana Elija campo clave y haga clic en Aceptar.

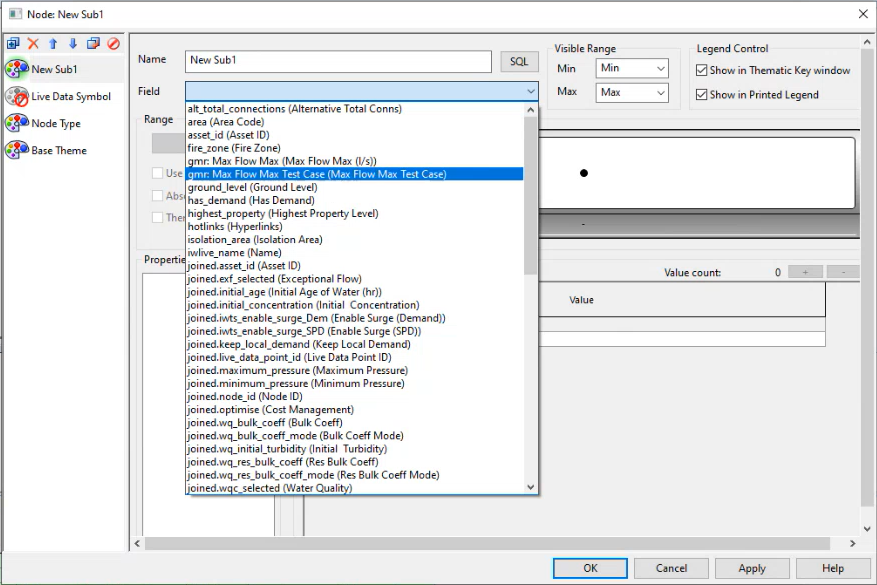

5. Vaya al Editor de temas. Verá resultados adicionales disponibles para la tematización, siempre con el prefijo "gmr". En este caso, tiene "gmr: Caudal máximo" y "gmr: Caso de prueba de caudal máximo" disponibles para aplicar temas.
