Los parámetros de red que faltan se pueden estimar a partir de los datos existentes, lo que le permite rellenar los huecos de los datos con valores razonables.
Los datos de estimación se editan en el editor de datos de estimación.
Los siguientes parámetros se pueden estimar para los nodos:
- Coordenadas
- Elevación
- Nivel del terreno
- Presión nominal
- Código de área
La estimación se aplica a lo seleccionado en GeoPlan. Si no hay objetos seleccionados, se le dará la opción de realizar estimaciones en toda la red o de cancelar.
Coordenadas
Hay dos métodos disponibles:
Coordenadas de la estimación lineal
Las coordenadas se estiman a partir de las posiciones de nodo aguas arriba y aguas abajo, así como de las longitudes de las tuberías. La orientación de los vínculos se estima a partir de las coordenadas de los nodos conectados y el espaciado de los nodos sin coordenadas se interpola a partir de las longitudes de tubería.
Para que se realice la estimación, los nodos aguas arriba y aguas abajo deben:
- estar conectados a dos tuberías
- tener coordenadas X e Y

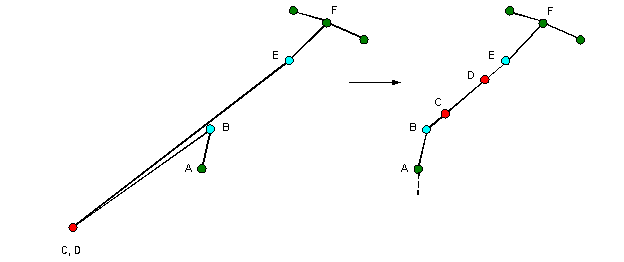

Ejemplo de coordenadas de la estimación lineal
Estimar coordenadas a partir de nodos conectados
Las coordenadas se deducen llevando a cabo una media de las coordenadas de los nodos conectados.
|
|

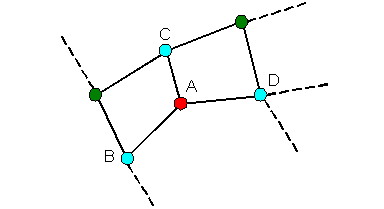

EjemploCoordenadas del Nodo A, inferidas mediante el cálculo de la media de las coordenadas de los Nodos B, C y D |
Elevación
Hay dos métodos disponibles:
Elevación desde nodos circundantes
Las elevaciones se estiman a partir de nodos que tienen valores de elevación dentro de un radio de búsqueda definido por el usuario con respecto al nodo donde falta una elevación.
- InfoWorks busca nodos dentro del radio de búsqueda del nodo de destino que tengan un valor de elevación.
- La elevación del nodo de destino se calcula como la media de las elevaciones de los nodos que se halla en el paso 1, ponderada mediante el cuadrado inverso de la distancia desde el nodo de destino.
|
|
EjemploLa contribución de cada nodo a la elevación del nodo de destino se pondera usando la función de cuadrado inverso de la distancia desde el nodo de contorno. La ponderación disminuye a medida que aumenta la distancia desde el nodo de destino, por lo tanto, la elevación de los nodos más cercanos al nodo de destino contribuirá más a la elevación calculada. Si hay un nodo dentro del radio de búsqueda que no tiene elevación, se omitirá durante el proceso de cálculo. |
Elevación a partir de modelo del terreno
Las elevaciones se estiman a partir de un Modelo del terreno cargado en GeoPlan. Se puede definir un parámetro de desfase. Se añadirá un desfase positivo a la elevación del modelo del terreno y se restará un desfase negativo.
Nivel del terreno
Los niveles de terreno en un nodo se estiman a partir de un Modelo del terreno cargado en GeoPlan.
Presión nominal
Las presiones nominales se estiman a partir de nodos que tienen valores de presión nominal dentro de un radio de búsqueda definido por el usuario con respecto al nodo donde falta una presión nominal.
- InfoWorks busca nodos dentro del radio de búsqueda del nodo de destino que tengan un valor de presión nominal.
- La presión nominal del nodo de destino se calcula como la media de las presiones nominales de los nodos que se halla en el paso 1, ponderada mediante el cuadrado inverso de la distancia desde el nodo de destino.
Consulte Elevación desde nodos circundantes para obtener un ejemplo.
Código de área
Hay dos métodos disponibles:
Código de área a partir de los nodos y vínculos.
InfoWorks busca hacia el exterior desde el nodo en el que falta un código de área. La búsqueda se detendrá en un nodo/vínculo con un código de área o en las extensiones de la red.
Si todos los códigos de área de nodo/vínculo hallados son iguales, el código de área hallado se estimará en todos los nodos seleccionados que requieran un valor.
Código de área a partir de polígonos
Los códigos de área de nodo se estiman del ID de polígono en el que se encuentra el nodo.
