Los parámetros de red que faltan se pueden estimar a partir de los datos existentes, lo que le permite rellenar los huecos de los datos con valores razonables.
Los datos de estimación se editan en el editor de datos de estimación.
El editor de datos de estimación también se puede utilizar para realizar pruebas de proximidad y fusionar automáticamente nodos o tuberías para ayudar a resolver los problemas de conectividad que se suelen encontrar durante el proceso de limpieza de datos.
La estimación se aplica a lo seleccionado en GeoPlan. Si no hay objetos seleccionados, se le dará la opción de realizar estimaciones en toda la red o de cancelar.
- Fusionar nodos (proximidad en línea): une pares de tuberías mediante la fusión de nodos opuestos
- Unir nodos a tuberías: crea uniones mediante la inserción de un nodo conectado a una sola tubería en una tubería dentro de un radio de búsqueda
- Fusionar nodos (proximidad): fusiona grupos de nodos dentro de un radio de búsqueda en un solo nodo
Parámetros de regla
| Parámetro | Descripción |
|---|---|
|
Permitir todos los tipos de vínculos |
Por defecto, la estimación de proximidad solo se aplica a las tuberías básicas. Active la casilla Permitir todos los tipos de vínculo para permitir la estimación en todos los demás tipos de vínculo. |
|
Radio de búsqueda |
Distancia de búsqueda desde nodo. |
|
Tolerancia de coincidencia de diámetro |
Las tuberías solo se unirán durante las pruebas de proximidad si los diámetros de las tuberías que se van a unir están dentro de Tolerancia de coincidencia de diámetro. |
|
Tolerancia de coincidencia de elevación |
Los nodos solo se fusionarán durante las pruebas de proximidad si las elevaciones de los nodos están dentro de la tolerancia de coincidencia de elevación. |
|
Incluir tipos de objeto |
Por defecto, la estimación de proximidad solo se aplica a los nodos básicos. La estimación también se puede aplicar a nodos de hidrante al activar la casilla Hidrante en la sección Incluir tipos de objeto de los parámetros de regla. Si la fusión de nodos tiene lugar entre un nodo básico y un nodo de hidrante, el nodo fusionado resultante será un nodo de hidrante. |
|
Hacer coincidir atributos |
Marque las opciones de la sección Hace coincidir atributos para restringir la unión de tuberías a tuberías con el mismo año y/o material. |
Fusionar nodos (proximidad en línea)
La regla Fusionar nodos (proximidad en línea) se utiliza para buscar pares de nodos conectados a un vínculo dentro de un radio de búsqueda definido por el usuario. Si los nodos/vínculos encontrados cumplen con los parámetros definidos, los nodos se fusionarán y, por lo tanto, se unirán los vínculos conectados.
La asignación de demanda a los nodos puede perderse durante la fusión de nodos. La función de estimación está pensada para utilizarla en la fase de limpieza de datos. Por tanto, no se espera que se haya realizado ninguna asignación de demanda antes de utilizar la estimación.

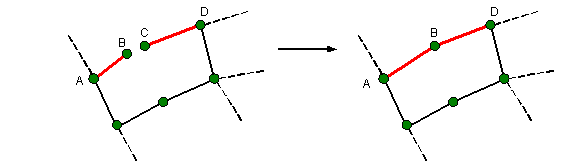

Ejemplo de fusión de nodos (proximidad en línea)
Para que se produzca la fusión, además de satisfacer los parámetros especificados en el Editor de estimación, deben cumplirse las siguientes reglas:
- Solo se ha encontrado un nodo en el radio de búsqueda que está conectado a una única tubería
- La tubería que se va a conectar debe estar conectada a dos nodos
- La tubería a conectar debe tener una diferencia de orientación superior a 45°
|
|

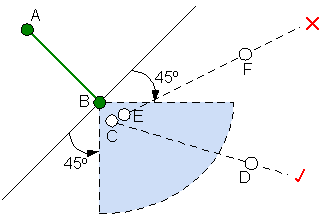

Al ejecutar la regla de fusión de nodos (proximidad en línea) para el Nodo B:
|
Unir nodos a tuberías
La regla Unir nodos a tuberías (proximidad en línea) se utiliza para buscar nodos conectados a un vínculo dentro de un radio de búsqueda definido por el usuario de otro vínculo. Si se cumplen los parámetros definidos por el usuario, el nodo se insertará automáticamente en el vínculo dentro del radio de búsqueda, creando una unión (Ejemplo 1).

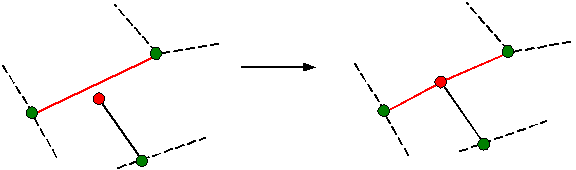

Ejemplo 1 de Unir nodos a tuberías
Si un nodo se encuentra dentro del radio de búsqueda del nodo conectado a un vínculo y se cumple la tolerancia de elevación, los nodos se fusionarán para crear una unión (Ejemplo 2).
La opción Tolerancia de coincidencia de elevación definida para la regla Unir nodos a tuberías solo se aplica en caso de que un nodo se encuentre dentro del radio de búsqueda.
La asignación de demanda a los nodos puede perderse durante la fusión de nodos. La función de estimación está pensada para utilizarla en la fase de limpieza de datos. Por tanto, no se espera que se haya realizado ninguna asignación de demanda antes de utilizar la estimación.

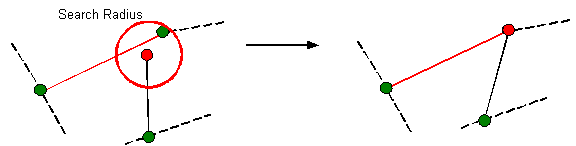

Ejemplo 2 de Unir nodos a tuberías
Para identificar y analizar cada incidencia de un nodo dentro del radio de búsqueda de una tubería antes de crear uniones, se debe utilizar la herramienta Trazado de proximidad.
Fusionar nodos (proximidad)
La regla Fusionar nodos (proximidad) se utiliza para buscar nodos conectados a un vínculo próximos entre sí y fusionarlos en un único nodo.
InfoWorks busca nodos dentro de un radio de búsqueda definido por el usuario. Si los nodos encontrados están dentro de la tolerancia de diámetro y la tolerancia de elevación definidas por el usuario, los nodos se fusionarán en un solo nodo.

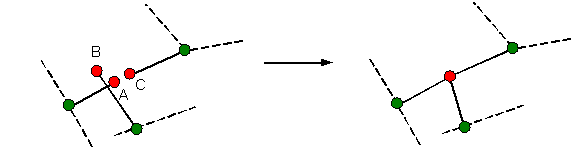

Ejemplo de Fusionar nodos (proximidad)
Solo se fusionarán los nodos conectados a los vínculos. Para identificar los nodos huérfanos con vistas a una investigación más profunda, utilice la función Trazado de conectividad.
La asignación de demanda a los nodos puede perderse durante la fusión de nodos. La función de estimación está pensada para utilizarla en la fase de limpieza de datos. Por tanto, no se espera que se haya realizado ninguna asignación de demanda antes de utilizar la estimación.
