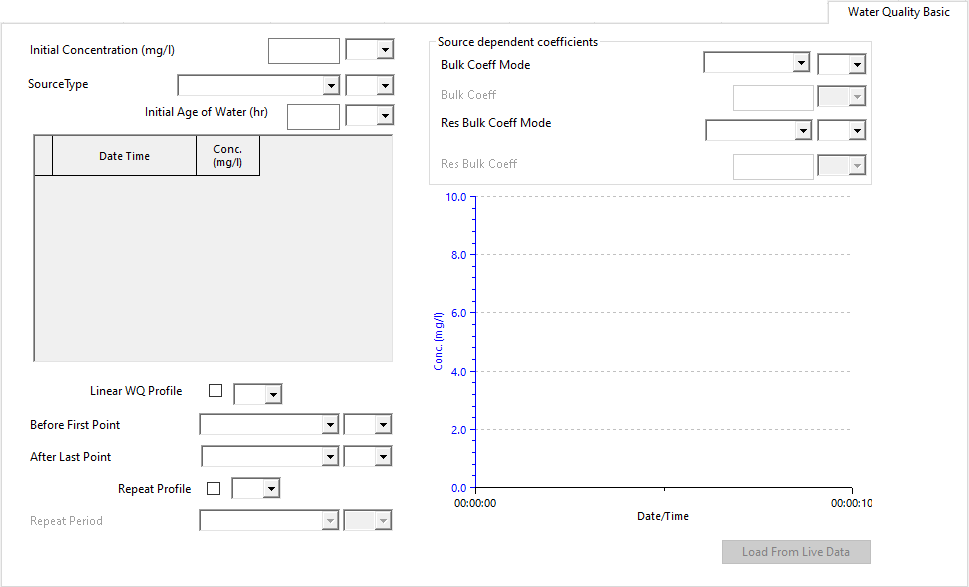

Página Perfil de la calidad del agua

Esta página permite ver y editar un perfil básico de la calidad del agua y los valores de coeficiente de masa para los nodos en los que el agua puede entrar en el sistema.

La página se muestra haciendo clic en la ficha Básico de la calidad del agua en la hoja de propiedades de una altura piezométrica fija que tiene datos de control añadidos.

Existen dos métodos para configurar el nivel de concentración de contaminantes de entrada para un nodo:

• Utilice el campo Concentración inicial para definir una concentración de entrada que se aplica al inicio de la simulación.
• Utilice la tabla para introducir una serie de concentraciones variables/entradas másicas de contaminantes en el nodo de la simulación.

Nota: Si se han introducido tanto una concentración inicial como una serie de concentraciones dependientes del tiempo, las concentraciones dependientes del tiempo tienen prioridad.

Por defecto, no se utiliza ninguna interpolación entre los puntos de datos. Cada valor de concentración introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Active el cuadro Perfil WQ lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Opciones para extender el perfil fuera de las fechas/horas introducidas

La página tiene opciones para extender el perfil fuera de las fechas y horas introducidas.

Opción	Descripción
Antes del primer punto	Extender hacia atrás El primer valor de la tabla se extiende hacia atrás hasta el inicio de la simulación (y hasta el inicio del período de repetición para perfiles repetidos). Extrapolar hacia atrás Se aplica solo a perfiles lineales: los dos primeros valores de la tabla se utilizan para extrapolar al inicio de la simulación (y al inicio del período de repetición para perfiles repetidos). Nota: Si selecciona Extrapolar hacia atrás para un perfil no lineal, el perfil se extenderá hacia atrás. Cero/Sin cambios Se aplica un valor de cero o "desactivado" desde el inicio de la simulación hasta la fecha/hora del primer valor de la tabla (y desde el inicio del período de repetición para perfiles repetidos).
Después del último punto	Extender hacia delante El último valor de la tabla se extiende hasta el final de la simulación o el final del período de repetición. Extrapolar hacia adelante Se aplica solo a perfiles lineales: los dos últimos valores de la tabla se utilizan para extrapolar hacia delante hasta el final de la simulación o el final del período de repetición. Nota: Si selecciona Extrapolar hacia atrás para un perfil no lineal, el perfil se extenderá hacia delante.
Casilla de verificación Repetir perfil	Si está activada, repite un perfil (desde las 00:00 para el período de repetición seleccionado) durante la duración de la simulación. Importante: Cuando utiliza la opción Repetir perfil; si el perfil definido abarca más del período de repetición seleccionado, el perfil no se repetirá.
Repetir período	Período del perfil que se repetirá a lo largo de la simulación, si la casilla Repetir perfil está activada.

Opciones para el tipo de origen de la calidad del agua

El tipo de origen determina el método por el que el perfil definido en la tabla de calidad del agua se aplica a la red durante la simulación de la calidad del agua.

Tipo de origen	Descripción
Concentración fija	La concentración en un nodo se ajusta al perfil definido en la tabla de calidad del agua. En el caso de los nodos del depósito, el perfil de concentración se aplica al agua que entra en el depósito. La mezcla puede ocurrir en el nodo del depósito. Consulte Controles de mezcla de calidad del agua para obtener más información. Consejo: Utilice un valor de concentración < 0 en el perfil para desactivar la fuente de concentración y permitir que el caudal de entrada de las tuberías aguas arriba establezca la concentración en el nodo.
Concentración adicional	El perfil de concentración definido en la tabla de calidad del agua se aplica al agua que sale del nodo además de la concentración calculada.
Refuerzo de concentración	La concentración en el agua que sale del nodo se ajusta al perfil definido en la tabla de calidad del agua (siempre que la concentración calculada durante la simulación sea inferior a la concentración definida).
Caudal másico adicional	El perfil de caudal másico definido en la tabla de calidad del agua se aplica al agua que sale del nodo además de la concentración calculada.

Opciones para los coeficientes dependientes de la fuente

Los campos de datos de coeficiente dependiente del origen se utilizan para especificar los parámetros de coeficiente de masa que se aplicarán al agua que entra en el sistema por el nodo durante una simulación de la calidad del agua.

Campo de datos	Descripción
Modo de coef. de masa	Método por el que se aplica el coeficiente de masa al agua que entra en el sistema por el nodo: No activo El coeficiente de masa del nodo no se aplica al agua que entra en el sistema por el nodo. Para calcular la variación de la concentración se utilizarán los valores del coeficiente de masa WQ especificados en las distintas tuberías. Reemplazar El coeficiente de masa especificado en el nodo anulará los valores del coeficiente de masa WQ especificados en las distintas tuberías al calcular el cambio de concentración. Escala El coeficiente de masa especificado en el nodo se aplicará como un factor de multiplicación a los valores del coeficiente de masa WQ especificados en las distintas tuberías.
Coef. de masa	Parámetro de velocidad de reacción utilizado para calcular el cambio en la concentración de una sustancia a medida que reacciona con el material en el caudal de masa. El valor especificado aquí se aplica al agua que entra en el sistema por el nodo. El coeficiente de masa tiene un valor positivo si la concentración de la sustancia aumenta con el tiempo, y un valor negativo si la concentración se degrada con el tiempo.
Modo de coef. de masa de Res	Método por el que se aplica el coeficiente de masa Res al agua que entra en el sistema por el nodo: No activo El coeficiente de masa Res del nodo no se aplica al agua que entra en el sistema por el nodo. Los valores del coeficiente de reacción WQ especificados en los distintos depósitos se utilizarán para calcular el cambio en la concentración. Reemplazar El coeficiente de masa Res especificado en el nodo anulará los valores del coeficiente de reacción WQ especificados en los distintos depósitos cuando se calcule el cambio en la concentración. Escala El coeficiente de masa Res especificado en el nodo se aplicará como un factor de multiplicación a los valores del coeficiente de reacción WQ especificados en los distintos depósitos.
Coef. de volumen Res	Parámetro de velocidad de reacción utilizado para calcular el cambio en la concentración de una sustancia a medida que reacciona con el material de un depósito El valor especificado aquí se aplica al agua que entra en el sistema por el nodo. El coeficiente de masa tiene un valor positivo si la concentración de la sustancia aumenta con el tiempo, y un valor negativo si la concentración se degrada con el tiempo.

Opción de utilizar datos activos

Puede cargar datos activos haciendo clic en el botón Cargar desde datos activos y utilice el cuadro de diálogo Vincular a datos activos para elegir el origen y actualizar la tabla de la calidad del agua.

Nota: Si los datos del archivo de datos activos no son compatibles con los datos de control, verá una advertirá y no se realizarán cambios.

Cuando haya terminado de actualizar, cierre el cuadro de diálogo con el botón X en la esquina superior derecha.

Opción para borrar la tabla del perfil de calidad del agua

Un método rápido para borrar la tabla consiste en utilizar el botón Borrar del cuadro de diálogo Vincular a datos activos.
