L’explorateur de scènes comprend une boîte de dialogue non modale qui permet d’afficher, de trier, de filtrer et de sélectionner des objets dans 3ds Max. Il propose également des fonctionnalités supplémentaires de dénomination, de suppression, de masquage et de gel d’objets, mais aussi de création et de modification de hiérarchies d’objets et de modification de propriétés d’objets en masse.
L’interface d’un explorateur de scènes comprend une barre de menus, des barres d’outils et une vue en tableau des objets de la scène, avec une ligne par objet et une colonne par propriété d’objet affichée. Dans 3ds Max, la disposition par défaut affiche uniquement les noms d’objet et la propriété Gelé. Vous pouvez personnaliser la présentation de façon à afficher les propriétés de votre choix. Vous pouvez créer des configurations d'explorateurs de scènes locaux, qui enregistrent et chargent la scène actuelle, et des configurations globales, disponibles dans toutes les scènes.
Modes d'explorateur de scènes

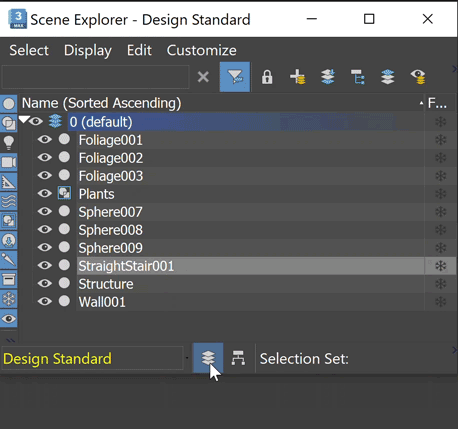

L’explorateur de scènes peut basculer entre deux différents modes de tri à l’aide des boutons de la barre d’outils Sélection :
Définit l’explorateur de scènes sur le mode Trier par couche, grâce à la fonction glisser-déposer pour modifier les couches. Des fonctions supplémentaires sont décrites dans cette section et dans la section Travailler avec l'explorateur de couches.
Définit l'explorateur de scènes sur le mode Trier par hiérarchie, grâce à la fonction glisser-déposer pour modifier les hiérarchies. Des fonctions supplémentaires sont décrites dans cette section.
Explorateurs de scènes d’espace de travail
Dans 3ds Max, chaque espace de travail inclut un explorateur de scènes distinct. Cet explorateur de scènes porte le même nom que l’espace de travail et est ancré à gauche des fenêtres.
Plusieurs explorateurs de scènes
Dans la plupart des flux de travail, l'explorateur d'espace de travail unique ancré à gauche de l'interface est suffisant. Toutefois, vous pouvez ouvrir autant d'explorateurs uniques que vous le souhaitez, parmi lesquels l'explorateur de couches, l'explorateur Revit, etc. Pour créer une copie d’un explorateur unique, utilisez les méthodes décrites dans la rubrique Pour travailler avec les Explorateurs de scènes locaux et globaux
Fonctionnalités de l’Explorateur de scènes
Voici d'autres fonctionnalités intéressantes qui ont été ajoutées à l'explorateur de scènes :
- Personnalisez la boîte de dialogue en paramétrant une configuration de colonnes, des catégories masquées ou affichées (via la barre d'outils de gauche), etc.
- Synchronisation automatique de la sélection entre l'explorateur de scènes et la scène : sélectionnez un objet dans la fenêtre pour qu'il soit automatiquement mis en surbrillance dans l'explorateur de scènes, et inversement.
- Utilisez les explorateurs de scènes locaux, spécifiques à la scène actuelle, et les explorateurs de scènes globaux, disponibles dans toutes les scènes.
- Basculez le mode de tri et d'affichage entre hiérarchie et couche.
- Imbrication des couches à n'importe quel niveau de profondeur.
- Ancrez la boîte de dialogue à droite ou à gauche en la faisant glisser ou en cliquant avec le bouton droit sur la barre de titre et en choisissant l’emplacement d’ancrage.
- Activez ou désactivez la visibilité des objets et des couches en cliquant sur l’icône en forme d’œil après avoir sélectionné la couche. Dans l’image suivante, lorsque la couche Plantes est sélectionnée (mise en surbrillance), puis masquée avec l’icône en forme d’œil, tous ses enfants ou tous les membres de son groupe (Feuillage003, etc.) deviennent invisibles.
Remarque : L’icône en forme d’œil n’a aucun lien avec l’éclairage de la scène. Il indique simplement si un objet ou une couche est visible (jaune) ou non (gris). - Vous pouvez désormais voir les membres du groupe dans l’explorateur de scènes (mode Trier par hiérarchie uniquement) sans avoir à ouvrir le groupe. Comme avec les hiérarchies et les couches, vous pouvez développer ou réduire chaque groupe en cliquant sur la flèche située en regard de son nom.
- Enregistrez et chargez différentes configurations. Reportez-vous à la rubrique Gérer Explorateur de scènes.
- Créez et modifiez des hiérarchies d'objets et des groupes de couches en les faisant glisser.
- Triez une ou plusieurs colonne(s).
- Modifiez les paramètres des objets de façon individuelle ou par lot.
- Fonctions de recherche puissante et perfectionnée et de filtre.
Variantes d’explorateurs de scènes
Plusieurs autres configurations d’explorateurs de scènes globaux personnalisés sont disponibles dans la liste déroulante située dans la partie inférieure de l’explorateur. Parmi ces configurations, vous trouverez des explorateurs conçus pour travailler avec des lumières, des objets avec des modules d'extension manquants, et plus encore. Enfin, la commande Sélectionner dans la scène et ses variantes utilisent une boîte de dialogue modale dédiée à la sélection à partir d'une liste textuelle, sans fonctions d'édition.
Glissement d'une sélection contenant des couches et des noeuds
- Assurez-vous que l'option Sélectionner enfants n'est pas activée dans la barre d'outils de l'Explorateur de couches (elle doit être désactivée par défaut).
- Créez une couche A, puis une sphère sur cette couche.
- Créez une couche B, puis une boîte sur cette couche.
- A présent, sélectionnez uniquement la couche B.
- Faites glisser la couche B sur la couche A.
La couche A devient alors le parent de premier niveau de cette structure.
- Sélectionnez la couche A et faites-la glisser sur la couche 0.
La structure de la couche A est conservée.
- Créez une couche C et activez-la.
- Sélectionnez la couche A.
- Maintenez la touche Ctrl enfoncée et sélectionnez la boîte (qui doit encore se trouver sous la couche B).
- Faites glisser cette sélection sur la couche C.
La couche A conserve la structure, mais la boîte est désormais un enfant direct de la couche C. Si vous sélectionnez individuellement une couche parente et tous ses enfants (y compris d'autres couches et noeuds), la structure de toutes les couches est rompue lorsque vous les faites glisser sous la nouvelle couche.
- Sélectionnez l'objet dans la première couche (par exemple, la couche A).
- Maintenez la touche Ctrl enfoncée.
- Sélectionnez la deuxième couche (c'est-à-dire la couche B où vous allez faire glisser l'objet).
Remarque : La structure de la couche A est rompue.
Pour rompre la structure de la couche A :
- Créez une couche D et activez-la.
- Cliquez deux fois sur la couche C (pour sélectionner le parent et les enfants, ce qui équivaut à activer Sélectionner enfants).
- Faites-la glisser sur la couche D. Comme vous pouvez le voir, tous les éléments sont désormais des enfants directs de la couche D.
