Une fois la comparaison entre un dessin de vérification et un dessin de projet commencée, l'indicateur de progression de la comparaison des objets s'affiche comme suit :
Lorsque tous les objets des dessins ont été comparés, les événements suivants se produisent :
- L'onglet Vérification de la palette de comparaison des dessins devient actif. Cet onglet fournit la légende des couleurs utilisées dans la zone de dessin et répertorie les objets qui ont été modifiés. Sélectionnez un objet pour afficher une liste comparative de des propriétés définies dans chacun des deux dessins (et, éventuellement, effectuez un zoom sur l'objet dans la zone de dessin).
- Les résultats de la comparaison s'affichent graphiquement dans la zone de dessin et la géométrie du dessin de vérification est superposée au dessin de projet. Les objets pour lesquels des différences ont été détectées s'affichent d'une couleur spécifique, définie selon la légende du filtre visuel indiquée dans l'onglet Vérification.
- Le groupe de fonctions Comparaison des dessins s'affiche et fournit un jeu d'outils permettant de vérifier les résultats de la comparaison.
Icône Description
Finit une session de comparaison des dessins. Dans le mode de comparaison des dessins, vous ne pouvez pas annuler les actions ni enregistrer les données compilées. La seule façon de récupérer les informations à vérifier consiste à effectuer une nouvelle comparaison.
Trace une session de comparaison des dessins. Vous pouvez publier au format DWF 2D les résultats de la comparaison en cours du dessin de vérification (en fonction des paramètres du système d'affichage, des calques et du filtre en cours) ou bien effectuer un traçage de premier plan.
Remarque : Le traçage de premier plan est défini par défaut. Le traçage d'arrière-plan est désactivé lorsque le bouton de traçage est sélectionné. Si vous choisissez le traçage d'arrière-plan pour le traçage ou la publication, les résultats de la comparaison ne sont pas tracés et les résultats de thème sont perdus.
Sélectionne l'objet précédent ou suivant dans la liste de rapport des objets et effectue un zoom sur l'objet dans la zone de dessin si l'option Zoom est activée.
Sélectionne un objet de la zone de dessin et met son nom en surbrillance dans la liste de rapport des objets.
Active/désactive l'option Zoom. Pour appliquer un zoom sur un objet figurant dans la liste de rapport des objets, activez cette option.
Masque/affiche la palette de comparaison des dessins. Vous pouvez réduire la palette de comparaison des dessins et utiliser le groupe de fonctions Comparaison de dessins de l'onglet Début pour parcourir les objets lorsqu'ils sont affichés. Développez la palette lorsque vous souhaitez vérifier les informations relatives aux objets et aux propriétés.
Utilisation de l'onglet Vérification

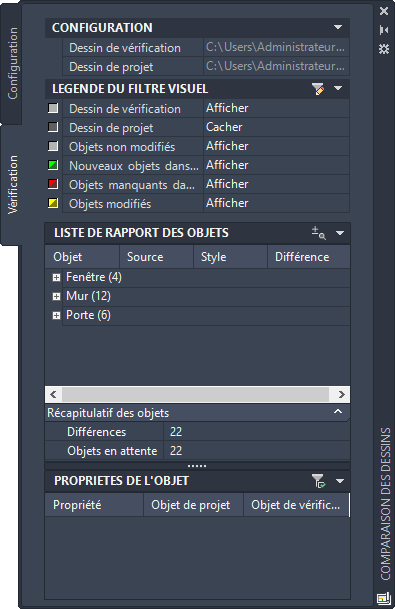

L'onglet Vérification de la palette de comparaison des dessins permet de vérifier les résultats d'une session de comparaison des dessins objet par objet. Il fournit également une option de filtrage de la zone de dessin qui permet de masquer certaines catégories d'objets, voire un dessin entier. Cet onglet inclut les sections suivantes :
- Configuration : indique les chemins d'accès complets des dessins de vérification et de projet en cours de comparaison. Si plusieurs comparaisons sont actives, les informations sont mises à jour au passage d'un dessin à l'autre.

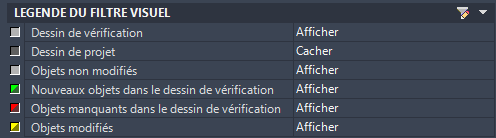

- Légende du filtre virtuel : identifie les couleurs utilisées pour distinguer chaque catégorie de dessin et d'objet. L'option de masquage/d'affichage vous permet de choisir les éléments que vous souhaitez voir dans la zone de dessin. Les nouveaux objets et les objets manquants ou modifiés s'affichent avec une icône bicolore : la couleur qui s'affiche dans l'angle supérieur gauche de l'icône correspond aux objets qui n'ont pas été vérifiés et celle en bas à droite aux objets qui ont déjà été vus.
Lorsque vous démarrez une session de comparaison des dessins, le dernier filtre utilisé lors de la session précédente est actif. Pour changer la couleur ou le style de tracé d'une catégorie de la légende, cliquez sur l'icône
(Modifier le filtre visuel) dans la barre de titre Légende du filtre visuel pour ouvrir la boîte de dialogue Filtre visuel.

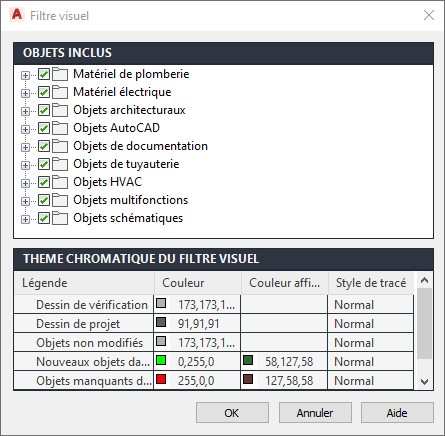

- Filtre visuel : cette boîte de dialogue s'affiche lorsque l'utilisateur clique sur l'icône (Modifier le filtre visuel) dans la barre de titre Légende du filtre visuel. Vous pouvez spécifier des filtres ayant une incidence sur l'affichage des objets lors de la session de comparaison de dessins.
Sélectionnez les objets à comparer sous Objets inclus. Par exemple, vous pouvez définir un filtre visuel afin de comparer uniquement les fenêtres modifiées. Tous les autres objets s'affichent comme étant inchangés. Sous Thème chromatique du filtre visuel, vous pouvez modifier les couleurs et affecter des styles de tracé à différents groupes d'objets, à toutes les fenêtres modifiées par exemple. La colonne Couleur répertorie les couleurs des objets en attente avant la sélection de ces derniers. La colonne Couleur affichée répertorie les couleurs des objets après la sélection de ces derniers.

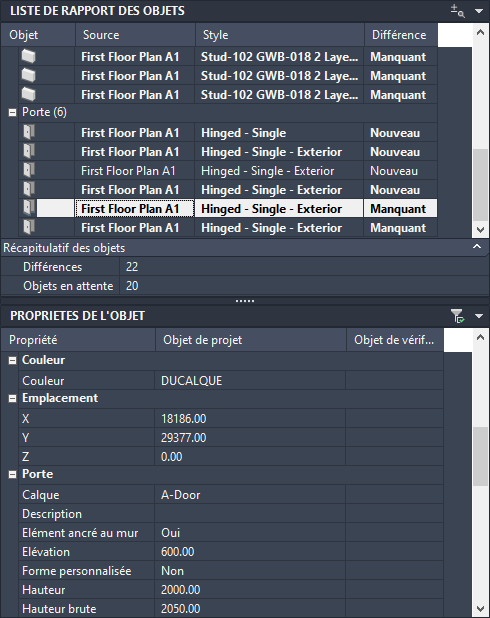

- Liste de rapport des objets : les objets qui ont changé dans le dessin de vérification sélectionné sont répertoriés par catégorie, dans l'ordre alphabétique (par exemple, Bloc à vues multiples, Cercle, Polyligne et Porte). Toutes les informations s'affichent initialement en gras, ce qui signifie que les objets correspondants sont en attente de vérification. Après la vérification d'un objet, les informations associées s'affichent dans du texte normal.
Sélectionnez des objets de la liste pour modifier leur état (en attente/vérifié). Pour sélectionner plusieurs objets, appuyez sur la touche Maj et pour sélectionner chaque objet individuellement, appuyez sur la touche Ctrl. Ensuite, cliquez avec le bouton droit de la souris et choisissez Redéfinir en attente ou Marquer comme vu. Cette redéfinition des objets modifie le style du texte dans la liste de rapport des objets et met à jour les valeurs du récapitulatif des objets.
L'option permettant d'appliquer un zoom sur un objet peut être activée ou désactivée à l'aide de l'icône
(Activer/désactiver le zoom) située dans la barre de titre Liste de rapport des objets ou dans le groupe de fonctions Comparaison des dessins. Si cette option est activée, le logiciel effectue automatiquement un zoom sur l'objet sélectionné dans la liste de rapport des objets. Lorsque vous sélectionnez des objets modifiés dans la zone de dessin, ils sont mis en surbrillance dans la liste de rapport des objets. Si vous maintenez la position du curseur sur de nouveaux objets ou des objets modifiés, une icône de verrouillage indique que ces objets ne peuvent être édités.
La liste de rapport des objets est étroitement liée au récapitulatif des objets et aux propriétés des objets. Lorsque vous sélectionnez un objet dans cette liste, le nombre d'objets en attente change et les propriétés de l'objet s'affichent dans la fenêtre Propriétés de l'objet.
- Récapitulatif des objets : ce récapitulatif affiche le nombre total d'objets modifiés et celui des objets en attente de vérification. Dans l'exemple suivant, 209 objets ont été modifiés dans le dessin de vérification, tandis que 7 ont été vérifiés. Il reste donc 202 objets à vérifier (qui n'ont pas encore été sélectionnés dans la liste de rapport des objets). Le nombre d'objets en attente diminue ou augmente en fonction des modifications apportées à l'état des objets figurant dans la liste de rapport des objets.

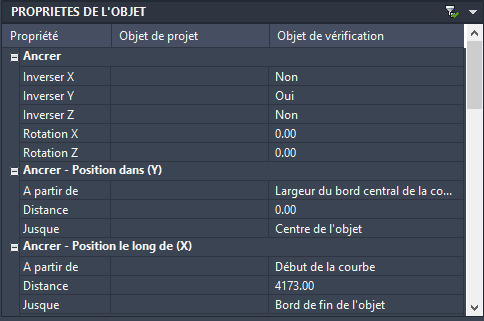

- Propriétés des objets : activée par défaut, cette option affiche les propriétés modifiées des objets sélectionnés dans la liste de rapport des objets. Pour afficher toutes les propriétés d'un objet sélectionné, cliquez sur l'icône
(Afficher les propriétés des objets vérifiés) dans la barre de titre Propriétés des objets pour désactiver l'option correspondante. Si l'objet est manquant, les données ne sont répertoriées que dans la colonne Objet de projet. S'il s'agit d'un nouvel objet, les données ne sont répertoriées que dans la colonne Objet de vérification. Les propriétés du dessin de projet et celles du dessin de vérification s'affichent pour les objets modifiés.
