Dans cet exercice, vous créerez un style de jeu de codes pour attribuer des codes de coût à des aires de projet 3D et des objets linéaires.
Un style de jeu de codes applique des coûts aux lien ou codes de point définissant des profils types de projet 3D. Le style de jeu de codes vous permet d'utiliser le modèle de projet 3D pour calculer les quantités de diverses unités de mesure, telles que :
-
Aire ou volumes cumulés : pour extraire des volumes cumulés de zones de projet 3D fermées, appliquez des codes de coût aux liens de projet 3D.
Les liens avec les codes de coût sont utilisés pour extraire les aires de coût ou les quantités volumétriques de matériaux telles que l'asphalte, le gravier ou le sol.
-
Quantités linéaires : pour extraire des quantités linéaires le long d'une ligne caractéristique du terrain d'un projet 3D, appliquez des codes de coût aux points du projet 3D.
Les points disposant de codes de coût sont utilisés pour extraire des quantités linéaires pour les matériaux tels que les rambardes et les bordures.
-
Compte par article : pour extraire des quantités par article d'un élément particulier, appliquez des codes de coût aux points du projet 3D et utilisez une formule pour calculer la quantité à partir de la longueur de la ligne caractéristique du terrain.
Cet exercice est la suite de l'Exercice 3 : Attribution de codes de coût aux composants du réseau de canalisations.
Création d'un style de jeu de codes
- Ouvrez le fichier Quantities-4.dwg qui se trouve dans le dossier des dessins de didacticiels.
Ce dessin contient un site commercial comprenant une empreinte de construction, un parking et des voies d'accès.
- Dans l'onglet Paramètres de la fenêtre d'outils, développez l'ensemble Général
Styles polyvalents
Styles des jeux de codes. Cliquez avec le bouton droit de la souris sur All Codes. cliquez sur Copier.
- Dans l'onglet Informations de la boîte de dialogue Style de jeu de codes, dans le champ Nom, entrez Corridor Quantities.
- Dans l'onglet Codes, sous Lien, dans la rangée Base, cliquez sur
.
- Dans la catégorie
Favoris, sélectionnez ID coût 30202-0600.
- Cliquez sur OK.
- Répétez les étapes 4 à 6 pour appliquer des codes de coût aux liens suivants :
- Pave : 40920-1000
- Pave1 : 40930-0200
- Pave2 : 40310-3300
- Couche de matériau : 30202-0800
- Répétez les étapes 4 à 6 pour appliquer des codes de coût aux points suivants :
Top_Curb: 60902-0800
- Cliquez sur OK.
Application du nouveau jeu de codes au projet 3D et au profil type

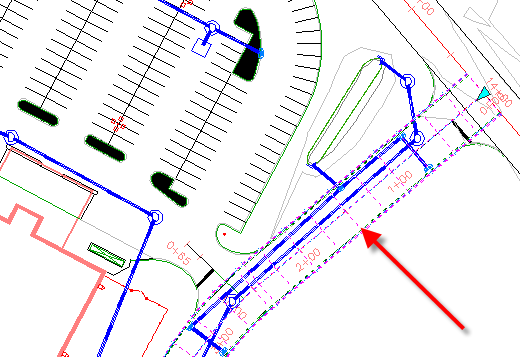

- Dans le dessin, sélectionnez le projet 3D de la route secondaire. Cliquez avec le bouton droit de la souris. Choisissez Propriétés.
- Sur la palette Propriétés, sous Données, pour Nom du style de jeu de codes, sélectionnez Corridor Quantities.
- Appuyez sur Echap.
- Dans le dessin, sélectionnez la ligne de base du profil type du projet 3D. Cliquez avec le bouton droit de la souris. Choisissez Propriétés.
- Sur la palette Propriétés, sous Données, pour Nom du style de jeu de codes, sélectionnez Corridor Quantities.
- Appuyez sur Echap.
- Recréez le projet 3D.
Pour poursuivre ce didacticiel, passez à l'Exercice 5 : Utilisation de rapports de quantité.
