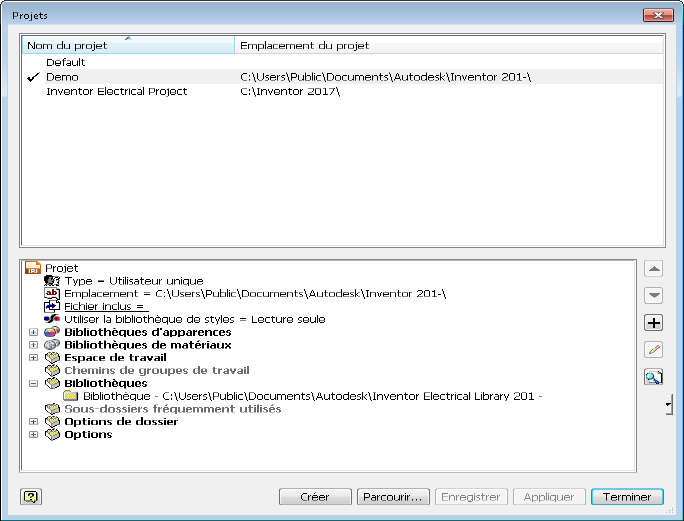

Le navigateur de catalogues Electrical pour Inventor vous permet d'insérer des pièces 3D en sélectionnant une valeur de catalogue dans la base de données. L'utilitaire inclut l'interface du navigateur de catalogues, le lien vers la base de données AutoCAD Electrical et un exemple de jeu de composants électriques 3D. L’emplacement par défaut des exemples de pièces est C:\Utilisateurs\Public\Documents\Autodesk\Inventor Electrical Library [version]. Incluez ce chemin d'accès à la bibliothèque dans vos bibliothèques de projet ou utilisez le projet Electrical Inventor installé avec le navigateur de catalogues Electrical.
Lorsque vous téléchargez les pièces auprès des fournisseurs, ou créez vos propres pièces, vous pouvez les associer à une valeur de catalogue spécifique à l'aide du navigateur de catalogues Electrical. Il existe deux méthodes pour associer une pièce 3D à une valeur de catalogue spécifique :
- Utilisez le mode d'édition du navigateur et entrez le nom de la pièce 3D dans la colonne SYMBOLE3D.
- Sélectionnez la valeur de catalogue et accédez à une pièce pour l'insérer. Ce workflow associe la pièce au catalogue sélectionné pour les insertions futures.
Le navigateur de catalogues Electrical est une palette non modale, ce qui signifie qu'il peut rester à l'écran pendant l'utilisation d'autres commandes. Il peut être redimensionné et ancré.
Entrez vos critères de recherche, puis sélectionnez les valeurs de catalogue correspondantes dans la liste. La recherche porte uniquement sur les champs affichés dans le navigateur. Les résultats de la recherche s'affichent dans le volet Résultats.
Utilisez les en-têtes de colonne dans le volet Résultats pour effectuer les opérations suivantes :
- Trier : cliquez sur l’en-tête d’une colonne pour trier ses entrées.
- Réorganiser : faites glisser les colonnes pour modifier leur ordre d’affichage.
- Redimensionner : faites glisser la bordure de l’en-tête d’une colonne pour redimensionner cette dernière.
- Afficher/Masquer : cliquez avec le bouton droit de la souris, puis choisissez les colonnes à inclure dans l’affichage. La recherche porte uniquement sur les données des colonnes visibles.
Remarque : Toutes les colonnes sont affichées dans le mode d'édition.
- Geler : cliquez avec le bouton droit de la souris afin de figer l’affichage au niveau de la colonne sélectionnée. Lorsque vous faites défiler l'écran, toutes les colonnes situées à gauche de la colonne gelée restent visibles.
Mode d'insertion
Recherchez une valeur de catalogue spécifique et insérez une pièce. Le champ SYMBOLE3D dans l'enregistrement de catalogue définit les pièces Inventor associées à cette valeur de catalogue. Utilisez le mode d'édition pour ajouter des symboles au champ SYMBOLE3D et définir la pièce par défaut d'un enregistrement de catalogue. La pièce par défaut s'insère lorsque vous cliquez deux fois sur un enregistrement de catalogue. Cliquez une fois sur un enregistrement de catalogue pour sélectionner une option parmi tous les symboles définis dans le champ SYMBOLE3D.
Les pièces sont associées automatiquement lorsque vous sélectionnez un enregistrement de catalogue dans le navigateur de catalogues et recherchez une pièce en vue de l'insérer. La pièce doit se trouver dans un dossier inclus dans la définition Bibliothèques. La prochaine fois que vous sélectionnez l'enregistrement de catalogue, la pièce peut être insérée.
Vous pouvez ajouter à la liste des favoris des valeurs de catalogue utilisées couramment. Une liste de favoris peut être créée pour chaque catégorie de table de catalogue.
Pour plus d’informations, consultez la base de données de contenus du navigateur de catalogues Electrical d’Autodesk Inventor.
Mode d'édition
Recherchez des valeurs de catalogue et modifiez la base de données de catalogue.
En mode d'édition :
- Tous les champs associés à des enregistrements du catalogue sont inclus dans l'affichage, y compris les champs des tables _PINLIST et _TERMPROPS dans la base de données de catalogue.
- Les enregistrements de sous-assemblage, tels que définis par une valeur dans le champ LISTEASSEMBLAGES, sont inclus dans l'affichage.
