Les niveaux sont des groupes de surfaces dans le modèle CAO. Ils vous permettent de contrôler quelles parties du modèle sont affichées dans la vue CAO et pour spécifier les surfaces de la pièce pour lesquelles les points palpés peuvent être enregistrés. Utilisez l'option de menu Grouper surfaces pour créer des niveaux et pour spécifier quelles surfaces appartiennent à quel niveau.
Pour grouper des surfaces en niveaux :
- Sélectionnez Accueil > Contexte de souris > Sélecteur de surface.
- Sélectionnez les surfaces que vous voulez grouper dans un niveau.

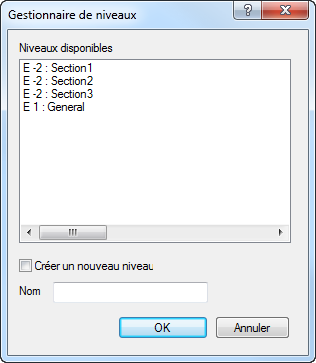

- Cliquez avec le bouton droit dans la vue CAO et sélectionnez Grouper surfaces dans le menu contextuel. La boite de dialogue Gestionnaire de niveau s'affiche.
- Spécifiez le niveau dans lequel vous voulez grouper les surfaces. Pour ajouter les surfaces dans :
- un niveau existant, sélectionnez le niveau dans la liste Niveaux disponibles.
- un nouveau niveau, cochez la case Créer un nouveau niveau et entrez un nom pour le niveau.
- Cliquez sur OK pour enregistrer les changements et fermer la boite de dialogue.
