Utilisez les paramètres d'évitement de collision pour spécifier les paramètres des éléments de parcours intermédiaire avec évitement de collision.
Quand un élément de paramètres d'évitement de collision est au niveau de définition de la séquence d'inspection, les changements s'appliquent à tous les éléments de parcours intermédiaire avec évitement de collision suivants jusqu'à ce qu'ils soient changés par un autre élément de paramètres d'évitement de collision. Quand un élément est ajouté à un groupe, les changements n'affectent que les éléments de parcours intermédiaire avec évitement de collision suivants dans ce groupe.

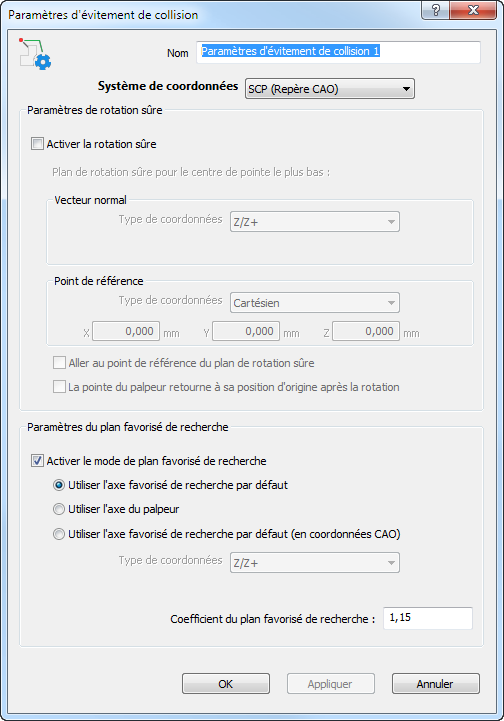

Cliquez sur Accueil > Parcours de palpeur > Liaison > Paramètres d'évitement de collision pour afficher la boîte de dialogue Paramètres d'évitement de collision.
Elle contient les zones suivantes :
Nom — Entrez un nom pour l'élément. Le nom est utilisé dans la séquence d'inspection, dans les onglets Rapport et Info et lors du référencement de l'élément dans d'autres éléments.
Système de coordonnées — Sélectionnez le dégauchissage par rapport auquel les mesures des éléments seront rapportées.
Pour spécifier le dégauchissage pendant l'inspection, sélectionnez <Dégauchissage actif>. Vous pouvez ensuite sélectionner le dégauchissage dans la liste Dégauchissage actif ou en ajoutant un élément de dégauchissage actif à la séquence d'inspection.
Activer la rotation sûre — Cochez cette case pour spécifier un plan de rotation sûre. La pointe du palpeur reste plus haute que le plan de rotation sûre pendant une rotation d'angle.
Aller au point de référence du plan de rotation sûre — Sélectionnez cette option pour amener le centre de rotation (pas la pointe) de la tête de palpeur sur le point de référence du plan de rotation sûre.
La pointe du palpeur retourne à sa position d'origine après la rotation — Sélectionnez cette option si votre machine compense automatiquement la position de la pointe de palpeur pendant ou après une rotation. Si elle est sélectionnée, le parcours de palpeur repart du même point après avoir effectué une rotation.

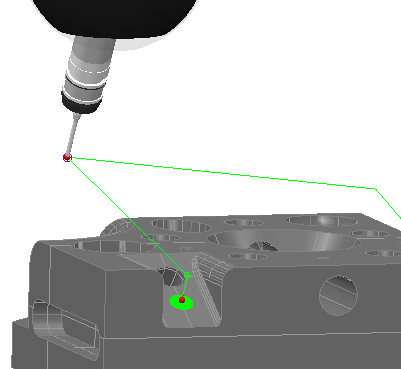

Avant la rotation :

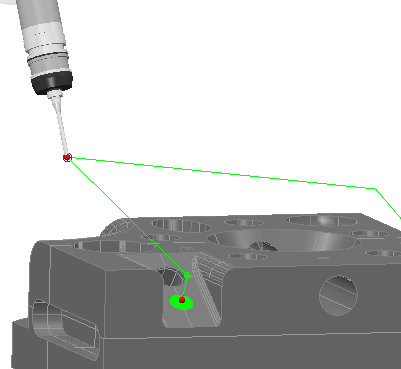

Après la rotation :

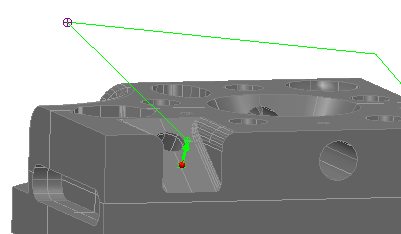

Le point de rotation du palpeur est marqué sur le parcours de palpeur par une icône de cible :
Désélectionnez cette option si la pointe du palpeur de votre machine ne compense pas la position de la pointe de palpeur. Si cette option est désélectionnée, le parcours de palpeur repart de la nouvelle position de la pointe du palpeur après la rotation.
Avant la rotation :

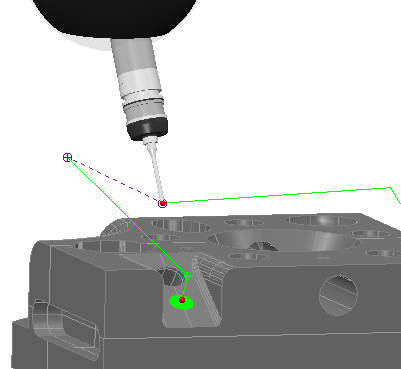

Après la rotation :
Une ligne pointillée violette joint les positions du palpeur avant et après la rotation.
