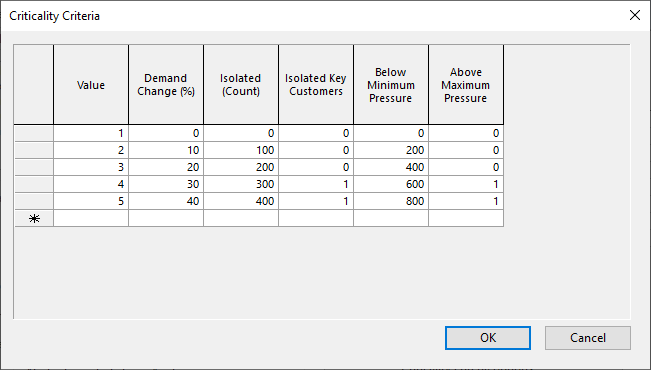

Cette boîte de dialogue permet de mettre à jour le niveau de Criticité des liens au cours d’une simulation d’analyse des liens critiques (CLA). Les résultats de l’analyse CLA sont traités selon les critères spécifiés dans le tableau.
Pour afficher cette boîte de dialogue, cliquez sur le bouton Options de critères de criticité dans la boîte de dialogue Options d’analyse des liens critiques.
Vous pouvez modifier les critères, supprimer des lignes du tableau ou ajouter des valeurs supplémentaires au bas du tableau.
Tous les critères sont évalués en fonction de l’augmentation du nombre de défaillances entre les simulations d’analyse des liens critiques et la simulation de base de l’analyse CLA.
Afficher l’image
| Colonne | Description |
|---|---|
|
Valeur |
Valeur avec laquelle le champ Criticité de la canalisation sera mis à jour. Cette colonne n’est pas modifiable. |
|
Demande de modification (%) |
Pourcentage de variation de la demande au sein du réseau, entre la simulation d’analyse des liens critiques et la simulation de base. |
|
Isolé (nombre) |
Augmentation du nombre d’éléments isolés, entre la simulation d’analyse des liens critiques et la simulation de base. (Où les éléments comptés sont les nœuds, les points de consommation, les propriétés ou le nombre total de connexions, comme sélectionné dans la boîte de dialogue Options d’analyse des liens critiques). |
|
Clients clés isolés |
Augmentation du nombre de clients clés isolés, entre la simulation d’analyse des liens critiques et la simulation de Base. (Applicable lors de la vérification par points de consommation uniquement). |
|
Sous la pression minimale |
Augmentation du nombre d’éléments ne respectant pas les critères de pression minimale, entre la simulation d’analyse des liens critiques et la simulation de base. (Où les éléments comptés sont les nœuds, les points de consommation, les propriétés ou le nombre total de connexions, comme sélectionné dans la boîte de dialogue Options d’analyse des liens critiques). |
|
Au-dessus de la pression maximale |
Augmentation du nombre d’éléments ne respectant pas les critères de pression maximale, entre la simulation d’analyse des liens critiques et la simulation de base. (Où les éléments comptés sont les nœuds, les points de consommation, les propriétés ou le nombre total de connexions, comme sélectionné dans la boîte de dialogue Options d’analyse des liens critiques). |
Options d’affichage et du menu contextuel
Cliquez avec le bouton droit de la souris sur le tableau pour afficher un menu contextuel contenant les options suivantes :
- Différentes options de tri : sélectionnez l’option souhaitée pour trier les données au sein d’une seule colonne ou au sein des lignes/colonnes sélectionnées.
- Figer les colonnes/Libérer toutes les colonnes : sélectionnez une ou plusieurs colonnes et sélectionnez Figer les colonnes. Les colonnes sont déplacées vers le côté gauche du tableau, et marquées à l’aide d’une ligne plus épaisse. Lorsque vous faites défiler les colonnes latéralement, ces colonnes figées ne se déplacent pas. Pour libérer toutes les colonnes figées, choisissez Libérer toutes les colonnes dans le menu contextuel.
- Supprimer la ligne : sélectionnez une ou plusieurs lignes, puis choisissez cette option ou appuyez sur la touche SUPPR pour supprimer ces lignes.
