Boîte de dialogue Options du débit incendie – Vue Débit d’incendie forcé

Cette boîte de dialogue vous permet de configurer une simulation spécialisée afin de tester une sélection de débits à un seul point cible du débit incendie. Chaque débit est testé à tour de rôle en fonction d’un certain nombre de paramètres. Un rapport débit d’incendie forcé est généré. Il comprend les détails des pressions au point cible pour chaque débit testé.

Le point cible du débit incendie peut être soit un nœud existant, soit un emplacement le long d’une canalisation existante du réseau. Pour chaque débit de test, une demande égale à celui-ci est appliquée à l’emplacement du point cible. (Si le point cible du débit incendie se situe le long d’une canalisation, la demande est appliquée au niveau d’un nœud temporaire inséré dans la canalisation. L’emplacement du nœud temporaire est affiché dans la fenêtre GeoPlan des résultats du débit d’incendie forcé.)

La simulation du débit d’incendie forcé se présente sous la forme d’une série de simulations instantanées.

Pour ouvrir cette boîte de dialogue, sélectionnez Débit d’incendie forcé dans la boîte de dialogue Options du débit incendie.

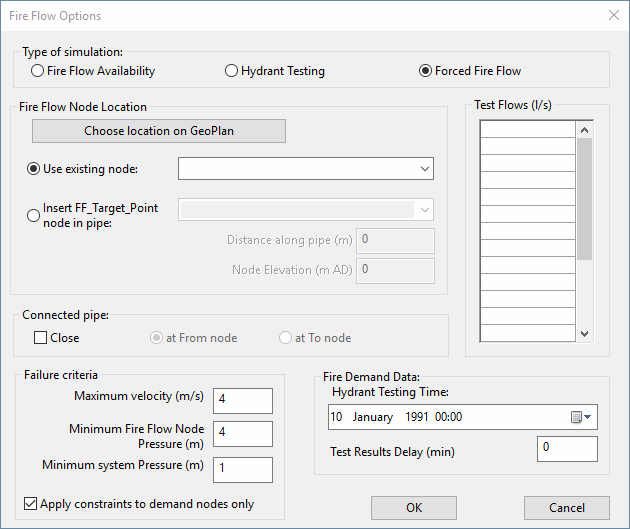

Afficher l’image

Élément	Description
Emplacement du nœud de débit incendie	Bouton Choisir un emplacement sur le GeoPlan Sélectionne l’emplacement d’un point cible sur un GeoPlan du réseau sélectionné dans la vue Planifier l’exécution hydraulique. Une fenêtre GeoPlan du réseau s’ouvre, si ce n’est pas déjà le cas. Le pointeur de la souris se transforme en pointeur de borne d’incendie. Vous pouvez maintenant cliquer sur un nœud ou sur une canalisation du réseau. Les options relatives à l’emplacement du nœud de débit incendie (ci-dessous) sont automatiquement définies en fonction de l’emplacement sélectionné. Utiliser le nœud existant Sélectionnez cette option pour utiliser un nœud existant du réseau comme point cible du débit incendie. La liste déroulante contient les ID de tous les nœuds du réseau sélectionné dans la vue Planifier l’exécution hydraulique. Insér. nœud FF_Target_Point ds conduite Sélectionnez cette option pour insérer un nœud temporaire à utiliser comme point cible du débit incendie dans un lien réseau existant. La liste déroulante contient les ID de toutes les canalisations du réseau sélectionné dans la vue Planifier l’exécution hydraulique. Distance le long de la cond. Distance le long de la canalisation sélectionnée dans la liste déroulante Insér. nœud FF_Target_Point ds conduite à partir du champ Jusqu’au nœud de la canalisation. Détermine l’emplacement où le point cible temporaire du débit incendie sera inséré. Altitude du nœud Altitude du nœud du point cible lors de l’insertion d’un nœud dans une canalisation. Cette altitude est automatiquement définie sur la moyenne pondérée des altitudes des nœuds de la canalisation à scinder. Si l’altitude du nœud du point cible est connue, la valeur par défaut peut être remplacée.
Conduite connectée	Option permettant de fermer la canalisation en amont ou en aval du point cible du débit incendie. Remarque : cette option ne peut être appliquée que si le nœud cible n’est relié qu’à deux canalisations dont la direction est cohérente. Fermer Lorsque cette case est cochée, les options de fermeture sont activées. au nœud Vers Ferme la canalisation dont l’ID du nœud De est le point cible du débit incendie. au nœud De Ferme la canalisation dont l’ID du nœud Vers est le point cible du débit incendie.
Débits de test (tableau)	Vous pouvez entrer jusqu’à vingt débits dans le tableau. Chaque débit est testé à tour de rôle à l’emplacement du nœud de débit incendie.
Critères d’échec	Chaque débit du tableau Débits de test est testé par rapport aux critères d’échec. Vitesse maximale Vitesse maximale autorisée dans le réseau. Pression minimale du nœud de débit incendie Pression minimale autorisée au point cible du débit incendie. Pression minimale du système Pression minimale autorisée dans le réseau. Appl. contraintes aux nœuds de demande uniq. Lorsque cette case est cochée, les critères d’échec Vitesse maximale et Pression minimale du système ne sont appliqués qu’aux nœuds auxquels une demande a été affectée. Lorsqu’elle est décochée, tous les nœuds de base sont testés en fonction des critères d’échec. Les réservoirs, captages et charges fixes sont exclus de la vérification.
Données de la demande d’incendie	Durée du test de la borne d’incendie Cette valeur doit être comprise entre l’heure de début et l’heure de fin de la simulation. L’heure définie ici est répercutée dans la vue Test de borne d’incendie. Délai des résultats de test Vous pouvez utiliser cette option pour définir un délai entre le début du test et le point à partir duquel les résultats seront calculés. Le délai défini ici est répercuté dans la vue Test de borne d’incendie.
