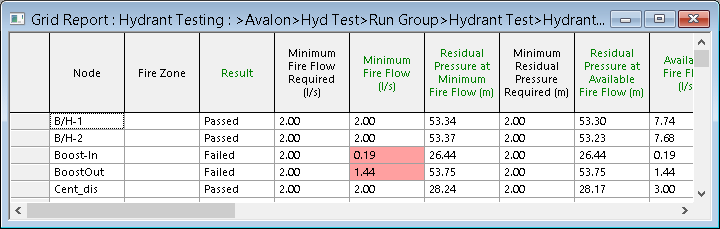

Cette vue affiche les résultats d’une simulation Débit incendie – Test de borne d’incendie.
Pour l’ouvrir, vous avez le choix entre les méthodes suivantes :
- Faites glisser un objet de résultats de simulation de test de borne d’incendie sur l’espace de travail principal.
- Sélectionnez Résultats
Rapports tabulaires Test de borne d’incendie et complétez la boîte de dialogue Test de borne d’incendie.
Conseil : pour visualiser les résultats sur le GeoPlan jusqu’à l’heure du test de la borne d’incendie, cliquez avec le bouton droit de la souris sur la simulation de test de borne d’incendie, cliquez sur Ouvrir en tant que, puis sélectionnez Résultats complets de la lecture dans la boîte de dialogue Sélectionner les résultats.
| Élément | Description |
|---|---|
| En-têtes de colonne | Les en-têtes de colonne apparaissent en vert pour les résultats et en noir pour les données d’entrée. |
| Contraintes non respectées | Si une contrainte spécifiée dans les données de débit incendie ou sur la feuille de propriétés d’un nœud de borne d’incendie n’est pas respectée (débit incendie minimal, par exemple), le champ correspondant est surligné en rouge dans le tableau. |
| Champs de résultats des tests de borne d’incendie |
Nœud : ID du nœud de test. Résultat :
Débit incendie minimal requis : débit minimal requis pour répondre aux besoins de protection anti-incendies. La valeur de débit minimal est spécifiée par l’utilisateur dans l’élément Données de débit incendie ou sur la feuille de propriétés d’un nœud de borne d’incendie. Débit incendie minimal : le plus petit des deux débits suivants : Débit incendie minimal requis défini par l’utilisateur et Débit incendie disponible calculé au niveau du nœud de test. Pression résiduelle au débit incendie minimal : pression au niveau du nœud de test lorsque le Débit incendie minimal est appliqué au nœud. Ce résultat n’est calculé que si la case Calculer la pression au débit incendie minimum et maximum est cochée dans la boîte de dialogue Options du débit incendie. Pression résiduelle minimale requise : pression résiduelle minimale autorisée au niveau du nœud de test pendant l’incendie. Pression résiduelle au débit incendie disponible : pression résiduelle au niveau du nœud de test lorsque le Débit incendie disponible est appliqué au nœud. Débit incendie disponible : débit incendie maximal qui peut être appliqué au niveau du nœud de test sans enfreindre les contraintes de pression. Le Débit incendie disponible est déterminé à partir des éléments suivants :
Si les contraintes de pression appliquées ne peuvent être respectées, le test du nœud se solde par un Échec. Débit incendie maximal requis : une valeur de débit maximal est spécifiée par l’utilisateur dans l’élément Données de débit incendie ou dans la feuille de propriétés Borne d’incendie d’un nœud de borne d’incendie. Ces informations ne sont affichées que si la case Calculer la pression au débit incendie minimum et maximum est cochée dans la boîte de dialogue Options du débit incendie. Débit incendie maximal : le plus petit des deux débits suivants : Débit incendie maximal requis défini par l’utilisateur et Débit de borne incendie entièrement ouverte calculé au niveau du nœud de test. Ce résultat n’est calculé que si la case Calculer la pression au débit incendie minimum et maximum est cochée dans la boîte de dialogue Options du débit incendie. Pression résiduelle au débit incendie maximal : pression au niveau du nœud de test lorsque le Débit incendie maximal est appliqué au nœud. Ce résultat n’est calculé que si la case Calculer la pression au débit incendie minimum et maximum est cochée dans la boîte de dialogue Options du débit incendie. Pression résiduelle au débit de prise d’eau entièrement ouverte : pression au niveau du nœud de test lorsque le Débit de borne incendie entièrement ouverte est appliqué au nœud. Ce résultat n’est calculé que si la case Calculer le débit de la borne d’incendie ouverte est cochée dans la boîte de dialogue Options du débit incendie. Débit de borne incendie entièrement ouverte : débit au niveau du nœud de test lorsque la borne incendie est ouverte à 100 %. Ce résultat n’est calculé que si la case Calculer le débit de la borne d’incendie ouverte est cochée dans la boîte de dialogue Options du débit incendie. Pression de test préliminaire : pression au niveau du nœud de test à l’heure du test de la borne incendie avant l’application du débit incendie. Il s’agit du résultat obtenu lors d’une simulation basée sur un type d’exécution normal. Charge de test préliminaire : demande au niveau du nœud de test à l’heure du test de la borne incendie avant l’application du débit incendie. Il s’agit de la charge appliquée lors d’une simulation basée sur un type d’exécution normal. Pression résiduelle minimale requise de la zone : pression résiduelle minimale autorisée pendant l’incendie au niveau des nœuds situés dans la même zone d’incendie que le nœud de test. Le nœud de test lui-même n’est pas inclus. Ces informations ne sont affichées que si la case Utiliser les contraintes de zone est cochée dans la boîte de dialogue Options du débit incendie. Pression résiduelle minimale de la zone : pression résiduelle minimale pendant l’incendie au niveau des nœuds situés dans la même zone d’incendie que le nœud de test (le nœud de test lui-même n’est pas inclus). Ce résultat n’est calculé que si la case Utiliser les contraintes de zone est cochée dans la boîte de dialogue Options du débit incendie. Nœud de zone minimum : nœud au niveau duquel la Pression résiduelle minimale de la zone est enregistrée. Pression résiduelle minimale du réseau requise : pression résiduelle minimale pendant l’incendie au niveau des nœuds qui ne sont pas situés dans la même zone d’incendie que le nœud de test. Ces informations ne sont affichées que si la case Utiliser les contraintes du réseau est cochée dans la boîte de dialogue Options du débit incendie. Pression résiduelle minimale du réseau : pression résiduelle minimale pendant l’incendie au niveau des nœuds qui ne sont pas situés dans la même zone d’incendie que le nœud de test. Remarque : les nœuds Charge fixe, Captage et Réservoir ne sont pas inclus dans la vérification de la pression résiduelle minimale du réseau.
Ce résultat n’est calculé que si la case Utiliser les contraintes du réseau est cochée dans la boîte de dialogue Options du débit incendie. Nœud réseau minimum : nœud au niveau duquel la Pression résiduelle minimale du réseau est enregistrée. Vitesse max. requise : vitesse maximale autorisée dans un lien du réseau pendant l’incendie.Ces informations ne sont affichées que si la case Utiliser la vitesse maximale est cochée dans la boîte de dialogue Options du débit incendie. Vitesse maximale : vitesse maximale enregistrée dans les liens du réseau pendant l’incendie.Ce résultat n’est calculé que si la case Utiliser la vitesse maximale est cochée dans la boîte de dialogue Options du débit incendie. Lien de vitesse max. : lien au niveau duquel la Vitesse maximale est enregistrée. |
| Menu contextuel |
Copier : copie les valeurs des cellules sélectionnées dans le Presse-papiers. Plusieurs cellules/lignes/colonnes peuvent être copiées simultanément. Figer les colonnes : disponible à partir des en-têtes de colonne lorsqu’une ou plusieurs colonnes sont sélectionnées. Déplace les colonnes vers le côté gauche du tableau et les marque avec une ligne très épaisse. Lorsque vous faites défiler les colonnes latéralement, ces colonnes figées ne se déplacent pas. Libérer toutes les colonnes : disponible à partir des en-têtes de colonne lorsque les colonnes ont été figées précédemment. Libère toutes les colonnes figées. Courbe incendie : affiche un graphique de la courbe de bonne incendie calculée. Différentes options de tri : trie les données dans une seule colonne ou dans les lignes/colonnes sélectionnées. |
| Ordre des colonnes | Vous pouvez réorganiser les colonnes en cliquant sur leur en-tête et en les faisant glisser vers l’emplacement requis dans le tableau. |
