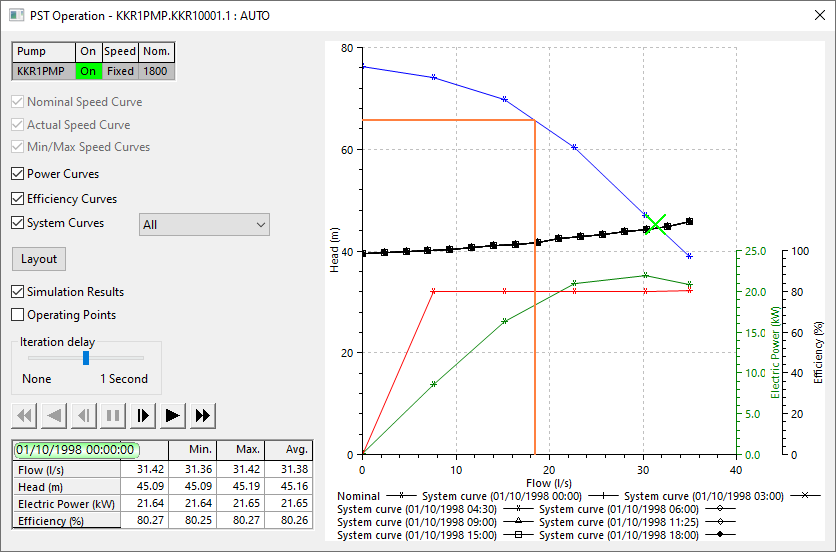

| Options de contenu du graphique
|
Options disponibles en permanence dans la boîte de dialogue qui vous permettent de contrôler précisément les données affichées :
|
Courbe de vitesse nominale
|
Si cette option est cochée, la relation hauteur/débit de la pompe est affichée à sa vitesse nominale (tr/min).
|
| Courbe de vitesse réelle
|
Si cette option est activée, la relation hauteur/débit est affichée à la vitesse simulée actuelle si elle est différente de la vitesse nominale (tr/min).
|
| Courbes de vitesse min./max.
|
Si cette option est activée, affiche les deux courbes correspondant aux vitesses minimale et maximale définies par l’utilisateur (pas nécessairement atteintes lors de l’analyse).
|
| Courbes de puissance
|
Si cette option est activée, affiche les courbes correspondant à la puissance utilisée en faisant fonctionner la pompe de différentes manières décrites ci-dessus.
|
| Courbes d’efficacité
|
Si cette option est activée, affiche les courbes montrant les rendements dérivés pour les différentes conditions de fonctionnement décrites ci-dessus.
|
| Courbes système
|
Active l’affichage des courbes de tête de système.
Le menu déroulant situé à droite vous permet d’afficher une courbe particulière ou toutes les courbes. Les titres des courbes contiennent la date et l’heure de l’exécution.
|
|
| Présentation (bouton)
|
Modifie la présentation de la boîte de dialogue et du graphique. Plusieurs présentations sont disponibles en cliquant sur le bouton à plusieurs reprises.
|
| Options et contrôles pour la relecture de la simulation
|
Des options supplémentaires sont ajoutées à la boîte de dialogue si vous ouvrez le rapport relatif à une station de pompage dans une simulation terminée :
| Résultats de simulation
|
Si cette option est activée, affiche le point de fonctionnement actuel de la pompe.
|
| Points actifs
|
Si cette option est activée, tous les points de fonctionnement de la pompe s’affichent pendant la simulation.
|
| Retard d’itération
|
Étant donné que la boîte de dialogue ne lit que les données de la pompe (et non l’ensemble du réseau), la lecture à pleine vitesse est trop rapide pour une analyse réaliste. Vous pouvez utiliser ce curseur pour définir un délai raisonnable qui vous permet de voir clairement le comportement.
|
| Boutons pour le contrôle de la relecture
|
Vous pouvez contrôler la relecture des résultats de la station de pompage exactement de la même manière que pour la relecture de la simulation principale.
|
| Tableau des paramètres
|
Affiche les valeurs importantes au pas de temps actuel, ainsi que les valeurs minimales, maximales et moyennes.
|
|
| Menu contextuel
|
| Imprimer le graphique
|
Ouvre la boîte de dialogue Imprimer permettant d’imprimer le graphique.
|
| Copier le graphique
|
Copie le graphique dans le Presse-papiers.
|
| Propriétés du graphique
|
Ouvre la boîte de dialogue du même nom.
|
| Exporter les tracés au format CSV
|
Ouvre une boîte de dialogue « Enregistrer sous » de Windows où vous pouvez choisir l’emplacement et le nom du fichier CSV qui contiendra les données de tracé du graphique.
|
| Imprimer la vue
|
Ouvre la boîte de dialogue Imprimer permettant d’imprimer la vue contenue dans la boîte de dialogue.
|
|
