A rajzletisztázási műveletek a térképhibák (például kettőzött objektumok, hézagok vagy nulla hosszúságú objektumok) megkeresésére, összetett 2D térképek leegyszerűsítésére és 3D vonalláncok egyszerűsítésére és kiegészítésére használhatók. Mivel a rajzletisztázás megváltoztathatja az adatokat, mindig készítsen biztonsági másolatot az adatokról a térkép tisztításának megkezdése előtt.
A legjobb eredmény érdekében ajánlott a tisztítási műveletek külön futtatni, vagy egyszerre csak néhány műveletet.
A következő táblázat példaproblémákat tartalmaz, melyeket a Rajz letisztázása képes kijavítani.
| Rajz letisztázása előtt | Rajz letisztázása után | Probléma leírása | Tisztítási művelet |
|---|---|---|---|
|
|
Kettőzött objektumok | Kettőzött objektumok törlése |
|
|
Rövid objektumok | Rövid objektumok törlése |
|
|
Metsző objektumok | Metsző objektumok megtörése |
|
|
Hézagok | Hézagok megszüntetése |
|
|

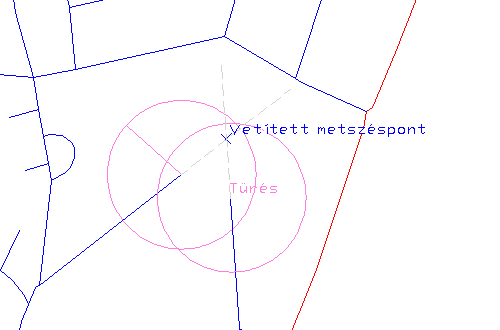

Az objektumok kiterjeszthetők természetes útvonaluk mentén, egy vetített pont elmetszésére | Látszólagos metszéspont |
|
|
Fürt | Csomópontfürtök összevonása |
|
|
Álcsomópontok | Álcsomópontok feloldása |
|
|
Szabad csomópontok vagy túlnyúlások | Szabad objektumok törlése |
|
|
2D vonalas objektum egyszerűsítése | Objektumok egyszerűsítése |
|
|
Nulla hosszúságú objektumok | Nulla hosszúságú objektumok |
|
|
|
Túl sok vagy túl kevés csúcspont egy 3D vonalláncban | Vonalláncok kiválogatása |
A tisztítási műveletek sorrendje
A tisztítási műveletek sorrendje befolyásolhatja az eredményt. Megadhatja a kívánt sorrendet úgy, hogy a tisztítási műveleteket felfelé vagy lefelé mozgatja el a kiválasztott műveletek listájában. A lista tetején található művelet kerül először végrehajtásra.
Letisztázási változatok beállítása
Változatokat tud beállítani külön-külön minden egyes tisztítási műveletre. További információt a tisztítási műveletek önálló súgó témaköreiben talál.
Letisztázás a topológiához
Van néhány hibatípus, amelyet a topológia létrehozása előtt javasolt kijavítani. Az alábbi táblázat azokat az adathibákat mutatja be, amelyekkel hálózat vagy poligontopológiák létrehozásakor számolni kell. A csomópont topológiák általában nem igényelnek letisztázást.
| Hiba | Hálózat topológia | Poligontopológia |
|---|---|---|
| Kettőzött objektumok | El kell távolítani | El kell távolítani |
| Rövid vonalas objektumok | El lehet távolítani | El lehet távolítani |
| Metsző vonalas objektumok | Ellenőrizze az érvényességet. Lásd: Hálózati topológia létrehozása. | El kell távolítani |
| Hézagok | El kell távolítani | El kell távolítani |
| Csomópontfürt | El kell távolítani | El kell távolítani |
| Álcsomópontok | El lehet távolítani | El lehet távolítani |
| Szabad csomópontok vagy túlnyúlások | Ellenőrizze az érvényességet. El lehet távolítani | El kell távolítani |
| Vonalas objektumok egyszerűsítése | Alkalmazható | Alkalmazható |
| Nulla hosszúságú objektumok | El kell távolítani | El kell távolítani |
Ezen felül, ha olyan zárt vonalláncokkal (poligonokkal) rendelkezik, amelyekből hiányozhatnak a centroidok, a topológiában való felhasználás előtt létre kell hoznia azokat.
Megjegyzések
- A rajzletisztázás érinti a KIKAPCSOLT fóliákon lévő objektumokat is. Nem érinti viszont a FAGYASZTOTT fóliákon lévő objektumokat. Ajánlott, hogy a letisztázási művelet fóliánként vagy fóliacsoportonként történjen. Lehetőleg kerülje az olyan automatikus letisztázási műveletet, amely egyszerre, az összes objektumot érinti az összes fólián.
- A Vonalláncok kiválogatása eszközt kivéve minden eszköz két dimenzióban működik, és kihagyja a Z értékeket. A 2D eszközök használatakor a (magasságot jelölő) Z adatok elveszhetnek, amely főként különböző magasságú objektumokon alkalmazva történhet meg.
