Informazioni sulle nuove funzionalità di questa release del Set di strumenti AutoCAD Mechanical 2025. Per informazioni tecniche, vedere le note di rilascio.
Principali novità
Miglioramenti della qualità

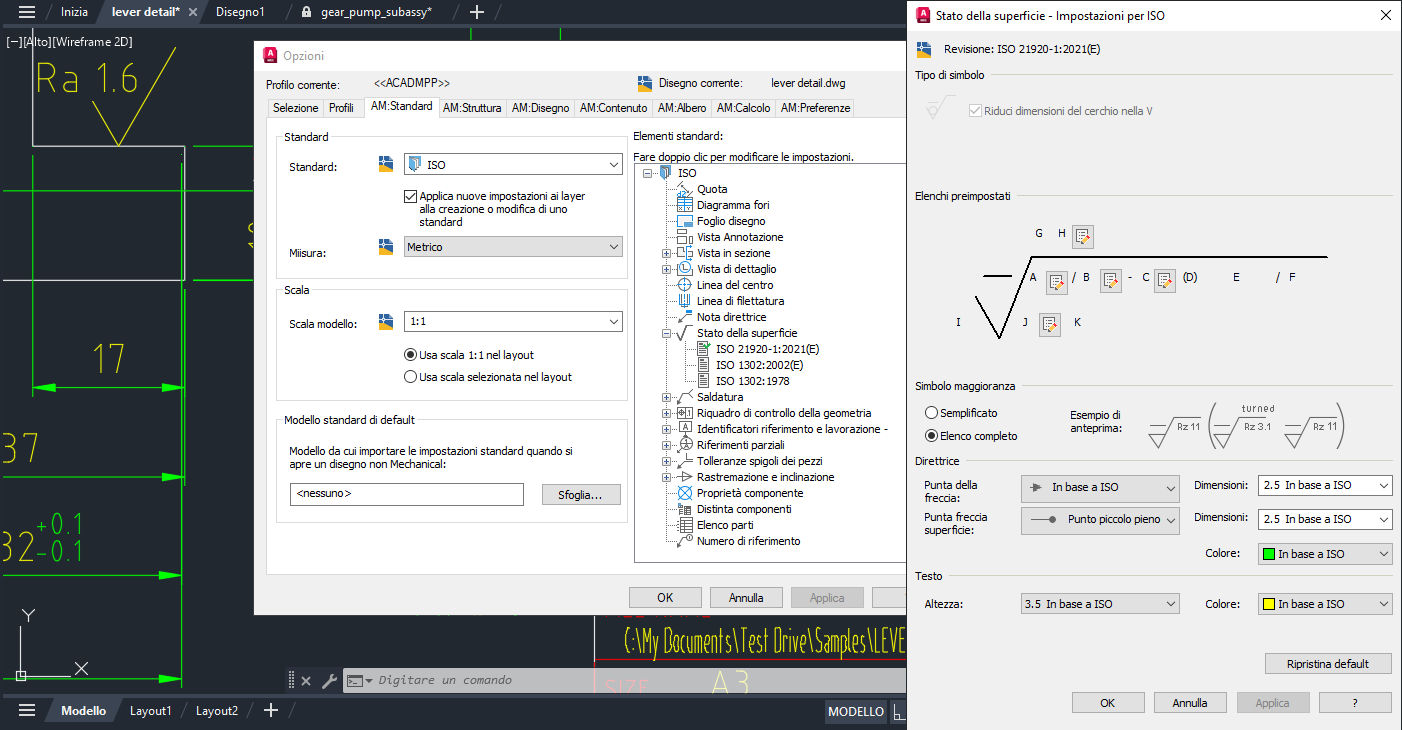

Standard meccanici: gli standard meccanici vengono ora mantenuti durante il salvataggio di un disegno nel formato di una release precedente.
Finestre: le quote per lo smusso ora rispettano la scala quando la finestra viene creata utilizzando il comando -FINESTRE.
Foro: l'esperienza di anteprima è stata ottimizzata per la creazione di blocchi con lavorazioni foro.
- L'esecuzione di un comando Annulla mentre il comando AMOFFSET è attivo non influisce più sulle impostazioni di snap ad oggetto.
- La funzione Diagramma fori ora consente di visualizzare il simbolo di grado per le coordinate polari.
Foro di centraggio: il comando AMCENCRHOLE ora consente un posizionamento più preciso dei fori.
Struttura: la vista laterale di un componente dell'albero viene ora generata in modo accurato nella struttura Mechanical.
Linea di costruzione: i comandi della linea di costruzione garantiscono ora una precisione coerente, eliminando occasionali omissioni di oggetti quando si disegna in una vista con applicato lo zoom indietro.
AdMigrator: è stata migliorata la precisione durante la migrazione da una versione precedente di AutoCAD Mechanical.
Simbolo di rastremazione: la casella di testo Inserisci simbolo ora consente di analizzare senza problemi il font GDT.
AssistenzaRevisione: è stata migliorata la stabilità durante il passaggio da TRACCIAANTERIORE a TRACCIASECONDOPIANO.

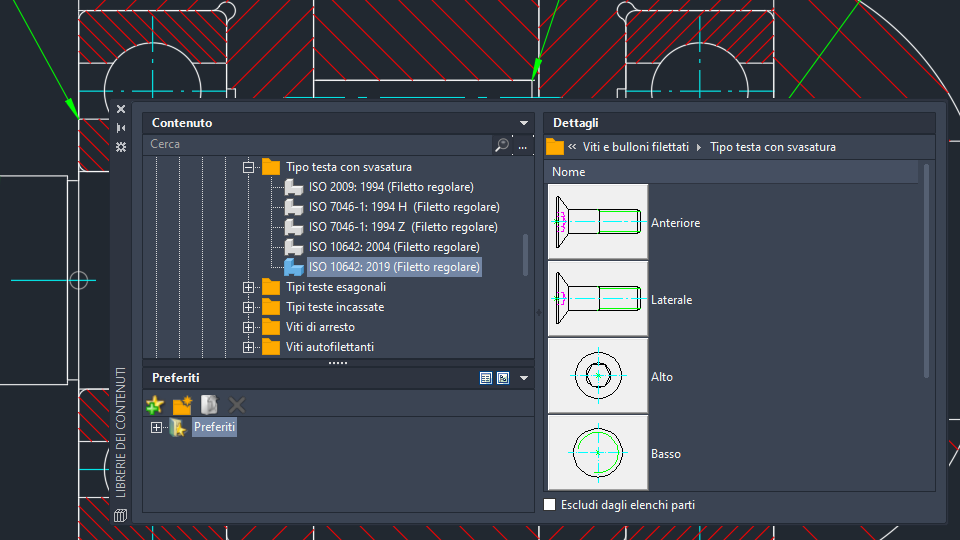

Contenuto: è stata migliorata la precisione nella valutazione di parti e lavorazioni nidificate, ad esempio le scanalature.
Miglioramenti aggiuntivi
Grafica 2D:
- Miglioramenti della visualizzazione dei font.
- La finestra di dialogo Prestazioni grafiche include una nuova scheda Diagnosi appositamente progettata per diagnosticare i problemi comuni relativi alle schede grafiche.
Grafica 3D: lo stile di visualizzazione Wireframe è stato aggiunto al sistema grafico 3D multipiattaforma. Per ulteriori informazioni, vedere l'opzione Modalità ombreggiatura veloce nella finestra di dialogo Prestazioni grafiche.
Prestazioni di apertura dei file: sono stati apportati miglioramenti per ridurre il tempo necessario per aprire file di disegno 2D.
- È necessario eseguire la migrazione dei file ACTM al formato di file ACTMX prima di poterli riprodurre. Le nuove macro di azioni registrate vengono memorizzate nel formato di file ACTMX e non sono compatibili con AutoCAD 2024 e release precedenti.
- I file DXE possono continuare ad essere utilizzati per estrarre dati da un disegno, ma non è possibile salvare le modifiche in questi file. Le modifiche possono essere salvate solo nel nuovo formato di file DXEX che non è compatibile con AutoCAD 2024 e release precedenti.
