Novità di Set di strumenti AutoCAD Mechanical 2021

Di seguito è illustrata una panoramica delle modifiche apportate al AutoCAD Mechanical 2021.

Nel AutoCAD Mechanical 2021 viene fornita una serie di miglioramenti sulla base di feedback dei clienti, sondaggi e dati analitici che determinano le priorità dei nostri sforzi. Diverse funzionalità modernizzano e semplificano le funzionalità utilizzate di frequente in molte discipline dei clienti. Il formato di disegno per questa release è stato aggiornato ad AutoCAD Mechanical 2021. Per gli sviluppatori, si tratta di una release che utilizza l'API di ultima generazione.

Aggiornamento della revisione degli standard ISO e DIN per simboli di saldatura

Il simbolo di saldatura è stato aggiornato nel AutoCAD Mechanical 2021 per supportare le ultime revisioni degli standard ISO e DIN (ISO 2553:2013 e DIN EN ISO 2553:2014). Le modifiche comprendono la revisione dei simboli elementari e supplementari e la nuova notazione di saldatura (distanza tra due punti). All'ultima revisione è stato anche aggiunto il supporto per linee di riferimento multiplo.

Con il supporto aggiuntivo delle nuove revisioni degli standard ISO e DIN, è possibile annotare i documenti creati in Set di strumenti AutoCAD Mechanical utilizzando le revisioni più recenti degli standard di saldatura. Sebbene sia possibile utilizzare le revisioni più recenti nei nuovi documenti, in Set di strumenti AutoCAD Mechanical continueranno ad essere supportate le revisioni esistenti per consentire l'apertura, la modifica e il salvataggio di documenti creati nelle release precedenti.

Nota: Il salvataggio della nuova revisione dei simboli di saldatura in un formato di file precedente converte il simbolo di saldatura in un blocco.

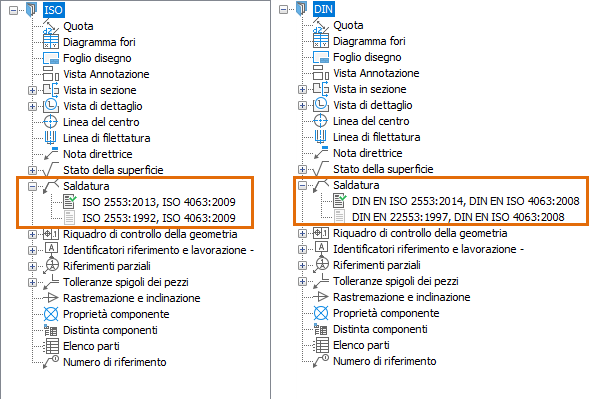

Finestra di dialogo Opzioni

In Set di strumenti AutoCAD Mechanical le nuove revisioni degli standard ISO e DIN sono gli standard di default per un nuovo disegno. Quando si apre un disegno di versioni precedenti, lo standard di default viene riportato alla revisione precedente dello standard. È possibile modificare la revisione dello standard nella finestra di dialogo Opzioni.

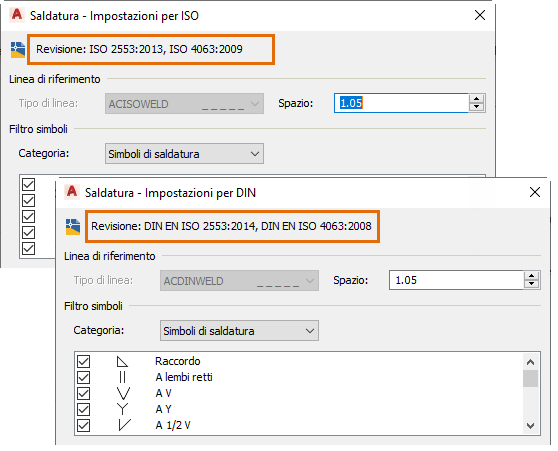

Finestra di dialogo Simbolo di saldatura - Impostazioni

La nuova revisione è ora visibile nella finestra di dialogo Simbolo di saldatura - Impostazioni. I simboli di saldatura e nastro ausiliario corrispondenti vengono inoltre elencati nel Filtro simboli.

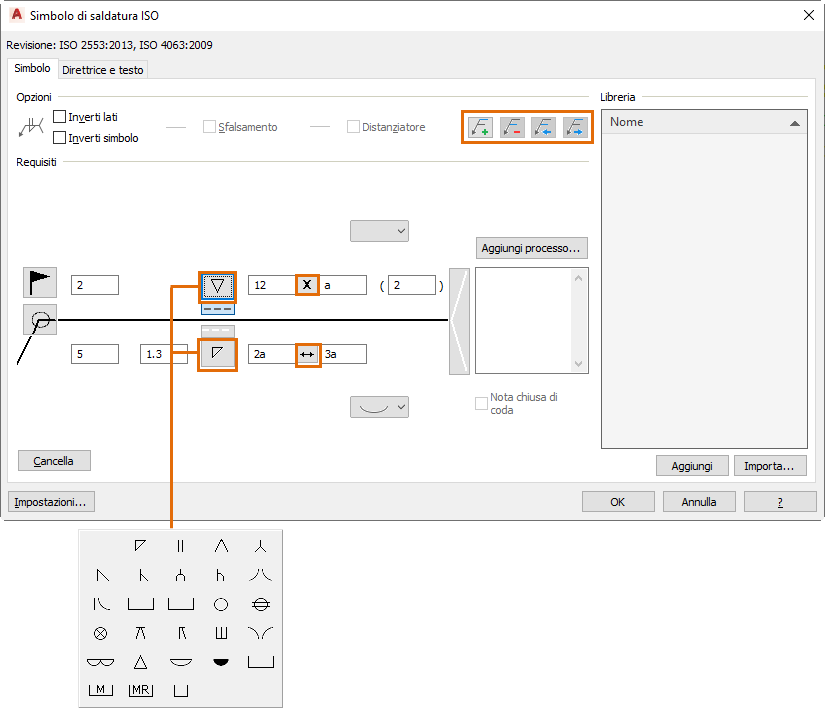

Finestra di dialogo Simbolo di saldatura

Nella finestra di dialogo Simbolo di saldatura, sono disponibili le seguenti modifiche:
  • Nuovi controlli per il supporto di linee di riferimento multiplo
  • Opzioni riquadro Distanza
    • Saldatura intermittente
    • Distanza tra 2 punti
  • Nuovi simboli di saldatura e nastro ausiliario nella Tavolozza simboli

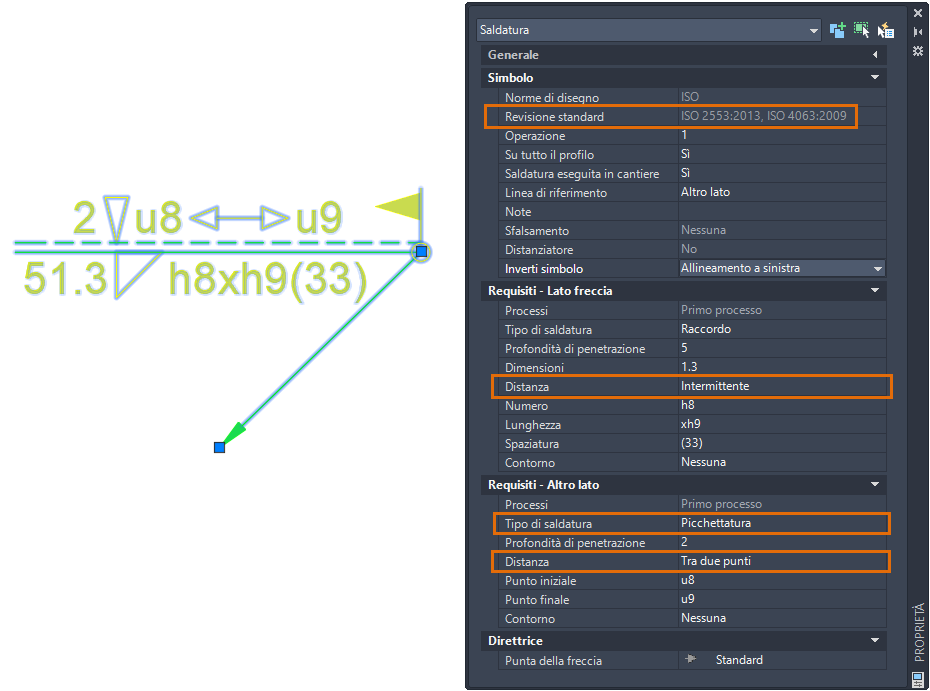

Riquadro proprietà

Tutte le proprietà del simbolo di saldatura vengono visualizzate e possono essere modificate nella tavolozza Proprietà.

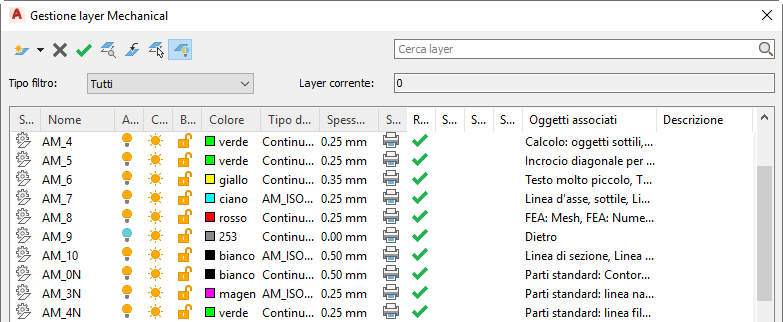

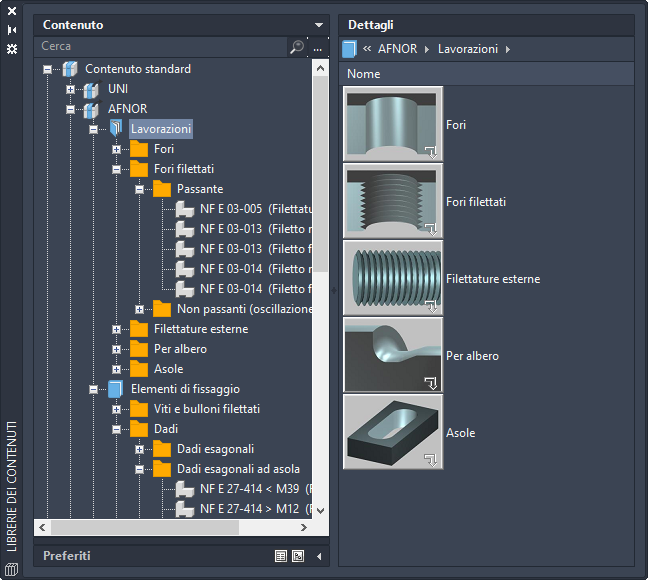

Aggiornamento icone

Le icone nelle tavolozze e nelle finestre di dialogo utilizzate più di frequente sono state aggiornate per supportare la risoluzione 4K e mostrare un contrasto ottimale.

Altri miglioramenti

Con Set di strumenti AutoCAD Mechanical è possibile utilizzare la maggior parte delle nuove funzionalità di AutoCAD. Per ulteriori informazioni, fare riferimento all'argomento Novità di AutoCAD 2021 nella Guida.
