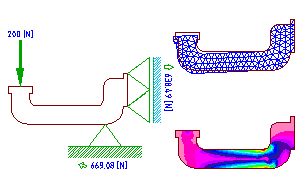

Esegue un'analisi sugli elementi finiti (FEA, Finite Element Analysis) su un oggetto bidimensionale soggetto a carico statico.
Trova
Riepilogo
È possibile calcolare la tensione e la deformazione in un piano per le piastre dotate di uno spessore specifico o in una sezione trasversale con forze e carichi di stiramento individuali.
Per eseguire il comando AMFEA2D, devono essere soddisfatte le condizioni seguenti:
- Il contorno deve essere disegnato.
- I contorni interni ed esterni non devono toccarsi.
- Il contorno o la sezione trasversale deve creare una superficie chiusa.
Nota: È possibile eseguire più sessioni FEA nell'ambito dello stesso disegno. Se il contorno cambia, è necessario eseguire una nuova sessione FEA.
Il calcolo FEA è controllato dalla finestra di dialogo Calcolo - FEA 2D. Occorre specificare il materiale, lo spessore e le condizioni dei bordi (carichi e supporti) in previsione del tipo e della quantità.
Elenco dei messaggi di richiesta
Vengono visualizzati i seguenti messaggi di richiesta.
- Selezionare un punto interno
- Consente di selezionare un punto all'interno della sezione trasversale. La routine FEA trova automaticamente i contorni esterni e interni racchiusi nell'area definita dalla sezione trasversale.
- Esistente
- Ricalcola utilizzando la soluzione esistente. Utilizzare questa opzione se il contorno non è stato modificato.
- Nuovo
- Elimina la soluzione esistente e avvia un nuovo calcolo. Utilizzare questa opzione se il contorno è cambiato.
