In questo esercizio si copierà parte di un profilo con layout dell'asse per creare una linea iniziale per il profilo di un fosso, che è impostata ad una distanza specificata al di sotto dell'asse.
Questo esercizio è la prosecuzione dell'Esercizio 2: Modifica di un profilo con layout.
Copiare il profilo di layout
- Aprire Profile-3B.dwg, che si trova nella cartella delle Carte di esercitazione.
- Nella vista profilo PV-1, selezionare il profilo con layout rosso. Fare clic con il pulsante destro del mouse, e scegliere .
- Sulla barra degli strumenti Strumenti di layout profilo, fare clic su
. Copia profilo - Nella finestra di dialogo Copia dati profilo, specificare i parametri seguenti:
Per utilizzare le funzionalità più avanzate del prodotto, si renderà la copia del profilo più corta di quella originale.
Nota:I valori di progressiva consigliati in questo passaggio sono stati scelti perché nella Carta Profile-3B.dwg essi includono due tangenti centrali del profilo Layout (1). Se si sta utilizzando un'altra Carta con un profilo molto diverso, è possibile che si debbano immettere valori di progressive diversi. Per poter essere inclusa nella copia del profilo, una tangente deve essere completamente all'interno dell'intervallo copiato. Se parte di una tangente si estende oltre l'intervallo, l'intera tangente verrà esclusa dall'insieme di selezione.
- Intervallo vertice altimetrico: Intervallo progressive
- Inizio: 300
- Fine: 1700
- Opzioni profilo di destinazione: Crea nuovo profilo
- Fare clic su OK.
Il nuovo profilo viene disegnato al di sopra di quello precedente.
- Nella scheda Prospetto dell' Area strumenti, espandere la raccolta Tracciati
Tracciati asseRidge RoadProfili nel tracciato. La copia del profilo viene visualizzata con l'icona di profilo con layout
e il nome. - Premere ESC.
Scostamento del profilo
- Nelle Carta, fare clic sulla vista profilo. Fare clic con il pulsante destro del mouse. Fare clic su .
- Nella scheda Profili, deselezionare la casella di controllo Disegna del profilo con layout originale, Layout (1).
In questo modo si rimuoverà il profilo originale dalla vista profilo. In seguito, è possibile ripristinare il profilo alla vista profilo desiderata.
Suggerimento:Anziché rimuovere un profilo dalla vista profilo, è possibile tentare di selezionare un profilo per spostarlo, ma la procedura qui descritta è più affidabile quando i profili sono sovrapposti.
- Fare clic su OK.
La finestra Proprietà vista profilo viene chiusa e la vista profilo viene ridisegnata per mostrare la copia di parte del profilo con layout.
- Fare clic sul profilo con layout.
Il nome del profilo selezionato viene visualizzato nella barra degli strumenti Strumenti di layout profilo. Nei passaggi che seguono si abbasserà il profilo di 5 piedi per rappresentare la quota altimetrica del fosso.
- Nella barra degli strumenti Strumenti di layout profilo, fare clic su
Innalza/Abbassa vertici altimetrici. - Nella finestra di dialogo Innalza/Abbassa quota vertice altimetrico, specificare i parametri seguenti:
- Modifica quota altimetrica: -5
- Intervallo vertice altimetrico: Tutti
- Fare clic su OK.

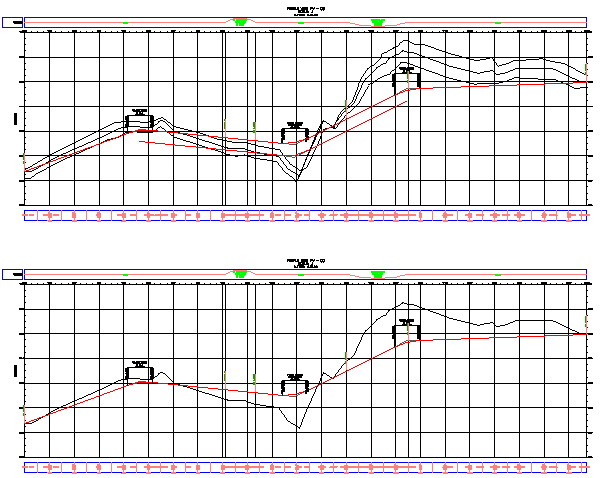

In entrambe le viste profilo, la linea si sposta nella nuova posizione.
Questa copia del profilo è un oggetto dotato di tutte le funzionalità che può essere modificato allo stesso modo del profilo con layout originale.
- Premere Esc per deselezionare il profilo.
- Nelle Carta, fare clic sulla vista profilo. Fare clic con il pulsante destro del mouse. Fare clic su .
- Nella scheda Profili, impostare le caselle di controllo Disegna sugli stati seguenti:
- Layout (1): Selezionato
- Layout (1) [Copia]: Deselezionato
- Fare clic su OK.
In questo modo la copia del profilo verrà rimossa dalla vista profilo. La copia viene comunque visualizzata nella vista profilo PV-(2).
Per continuare con l'esercitazione successiva, passare a Progettazione di un profilo che fa riferimento agli standard locali.
