Utilizzare la vista panoramica Transizione modellatore per creare e modificare transizioni modellatore.
Quando si seleziona il comando Modifica transizione modellatore, viene visualizzata la vista panoramica Transizione modellatore e nella riga di comando viene visualizzato un messaggio di richiesta per selezionare il componente sezione tipo da sottoporre a transizione.
Utilizzare i messaggi di richiesta della riga di comando per selezionare il componente sezione tipo da sottoporre a transizione e il parametro da sottoporre a transizione, quindi selezionare le progressive, i valori e il tipo di transizione.
È inoltre possibile specificare e modificare i valori nella vista panoramica Transizione modellatore. Quando si seleziona una riga nella vista, la regione di transizione corrispondente viene contrassegnata con simboli blu nella Carta.
Pulsanti ed elenchi a discesa
- Selezione del modellatore
- Specifica il modellatore a cui si desidera aggiungere o per il quale si desidera modificare le transizioni. È inoltre possibile selezionare un modellatore diverso utilizzando il pulsante di selezione della linea base
per selezionare una linea base nella Carta che appartiene ad un altro modellatore. - Selezione linea base
- Specifica la linea base nel modellatore a cui si desidera aggiungere o per il quale si desidera modificare le transizioni. Utilizzare l'elenco a discesa per selezionare una linea base nel modellatore attualmente selezionato. Utilizzare il pulsante di selezione per selezionare una linea base nel modellatore attualmente selezionato o in un altro modellatore.
Crea un nuovo gruppo di transizioni- Crea un nuovo gruppo di transizioni nella vista panoramica. Fare clic sull'icona, quindi utilizzare i messaggi di richiesta della riga di comando per definire il gruppo di transizioni.
Inserisci una transizione sotto- Inserisce una nuova transizione sotto la riga corrente nella vista panoramica.
Inserisci una transizione sopra- Inserisce una nuova transizione sopra la riga corrente nella vista panoramica.
Elimina linea- Elimina la riga attualmente selezionata nella vista panoramica.
Nota: Se si seleziona l'ultima transizione in un gruppo di transizioni e si fa clic su Elimina linea, le informazioni sulla transizione verranno cancellate, ma non verrà eliminata la riga selezionata.
Importa transizioni- Importa le transizioni da un file CSV.
Esporta transizioni- Esporta le transizioni in un file CSV.
-
Ricreazione modellatore - Consente di ricreare il modellatore. Questo pulsante è attivato se il modellatore non è aggiornato.
-
Sposta in alto/Sposta in basso - Sposta la transizione o il gruppo di transizioni selezionato verso l'alto o verso il basso nell'ordine di priorità. Queste opzioni sono utili quando più transizioni o gruppi di transizioni sono applicati allo stesso intervallo di progressive e si desidera che uno abbia una priorità più alta.
Nota: Le transizioni sono applicate nell'ordine di visualizzazione nella vista panoramica Transizione modellatore, dall'alto verso il basso. La transizione più bassa nell'elenco ha la priorità più alta, poiché viene applicata alla fine di tutte le transizioni precedenti.
- È possibile spostare una riga in un gruppo di transizione verso l'alto o verso il basso all'interno di un gruppo di transizioni. È possibile selezionare e spostare insieme le righe adiacenti verso l'alto o verso il basso.
- È possibile spostare una transizione verso l'alto o verso il basso nell'elenco dei gruppi di transizioni.
Tabella dati
Utilizzare la tabella dati per immettere e modificare i dati per le transizioni.

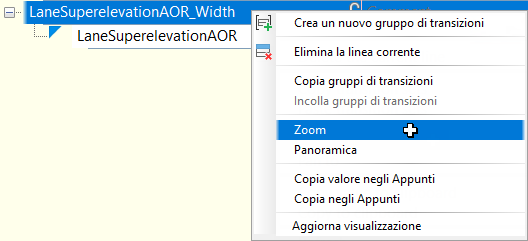

È possibile fare clic con il pulsante destro del mouse su una transizione o un gruppo di transizioni per accedere ai comandi del menu contestuale.
Per aggiungere un commento per un gruppo di transizioni, fare clic nell'area Commento della riga del gruppo di transizioni e immettere il commento.
Per bloccare un gruppo di transizioni, posizionare il cursore sulla colonna Parametro nella riga del gruppo di transizioni per visualizzare l'icona di blocco e fare clic su di essa per bloccare il gruppo di transizioni.
- Se si modifica la progressiva iniziale di una transizione, la progressiva finale verrà regolata per mantenere la lunghezza della transizione.
- Se si modifica la progressiva finale di una transizione, la progressiva iniziale è regolata per mantenere la lunghezza della transizione.
- Anche le progressive di tutte le altre transizioni nel gruppo di transizioni vengono regolate di conseguenza (cioè spostate lungo la linea base), ma le loro lunghezze rimarranno bloccate.
- La proprietà di blocco viene esportata e importata all'importazione ed esportazione di un gruppo di transizioni.
- Componente sezione tipo
- Specifica il componente sezione tipo di cui eseguire la transizione Fare clic su
per selezionare un componente sezione tipo diverso.
I componenti sezione tipo selezionati in base al nome della classe .NET sono contrassegnati con un triangolo blu nella vista Panorama Transizione modellatore.
- Parametro
- Specifica il parametro selezionato nel componente sezione tipo da sottoporre a transizione. Fare clic sulla freccia dell'elenco a discesa per selezionare un parametro diverso per la transizione.
- Progressiva iniziale
- Specifica la progressiva iniziale della transizione. Fare clic su
per selezionare una progressiva nella Carta. - Valore iniziale
- Specifica il valore iniziale del parametro da sottoporre a transizione.
- Progressiva finale
- Specifica la progressiva finale della transizione. Fare clic su per selezionare una progressiva nella Carta.
- Valore finale
- Specifica il valore finale del parametro da sottoporre a transizione.
