Immissione di dati della poligonale nell'Editor poligonale

Per immettere i dati della poligonale

È possibile immettere i dati della poligonale nell'Editor poligonale creando i lati della poligonale. I tipi di lato possono essere Punto, Linea, Arco corda, Arco radiale o Punto laterale. La prima voce deve essere un punto di inizio (POB).

1. Fare clic su scheda Inizio gruppo Crea dati di profili terreno Poligonale Editor poligonale Trova.

   Viene visualizzata la finestra di dialogo Editor poligonale.

2. Se sono presenti dati esistenti nell'Editor poligonale, fare clic su per creare una nuova poligonale.
3. Prima di inserire i dati, selezionare una delle seguenti opzioni nell'elenco a discesa Disegna:
   • Punti e linee: crea punti COGO e una polilinea nella Carta mano a mano che si immettono dati della poligonale.
   • Punti: crea solo punti COGO nella Carta mano a mano che si immettono dati della poligonale.
   • Linee: crea solo una polilinea nella Carta mano a mano che si immettono dati della poligonale.
   Nota: I punti che vengono creati nella Carta utilizzano lo stile punto e lo stile etichetta punto di default specificati nelle impostazioni degli oggetti punto, salvo se si immettono identificatori descrizione nella colonna Descrizione dell'Editor poligonale. Le polilinee vengono create nel layer corrente. La grafica temporanea visualizzata nella Carta utilizza il colore del layer corrente.
4. Se si immetteranno dati arco, verificare che Linee e archi sia selezionata nell'elenco a discesa Disegna linee e archi, in modo che vengano visualizzate le colonne Arco.
   Suggerimento: Per nascondere le colonne Arco selezionare l'opzione Linee.
5. Nella prima riga dell'Editor poligonale immettere parametri per il punto di inizio (POB).

   Nella Carta vengono visualizzate grafiche per il punto ribattuto iniziale.



6. Specificare i successivi tipi di Lato, quindi indicare i parametri necessari.

   Immissione di dati per archi corda

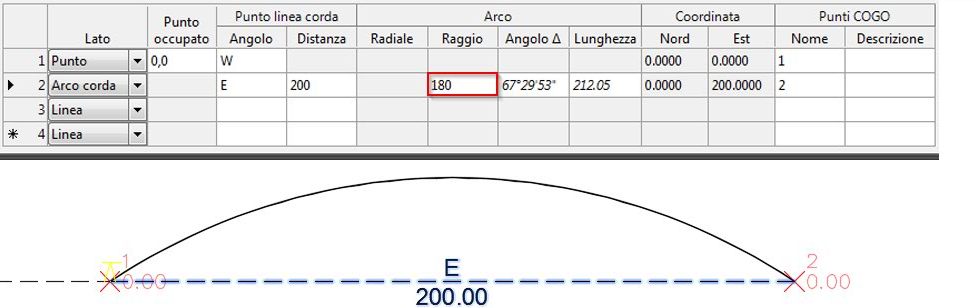

   Durante l'immissione dei dati per archi corda, è necessario specificare un angolo e una distanza, quindi è possibile specificare un raggio, un angolo delta o una lunghezza. Il valore immesso direttamente per il raggio, l'angolo delta o la lunghezza viene visualizzato nel carattere normale, mentre i valori calcolati vengono visualizzati in corsivo. Nell'illustrazione che segue, 180 è il valore immesso per il raggio, mentre l'angolo delta 67° 29' 53" e la lunghezza 212.05 sono valori calcolati.

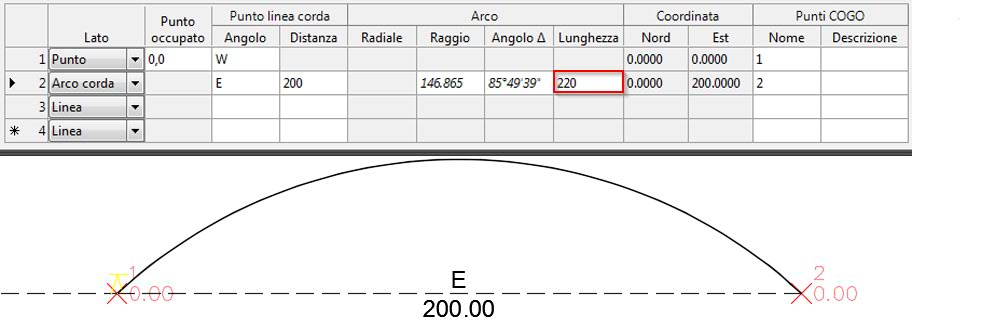

   È possibile modificare manualmente i valori visualizzati in corsivo per ricalcolare gli altri valori, che vengono quindi visualizzati a loro volta in corsivo. Nell'illustrazione che segue, , 220 è stato immesso per la lunghezza, mentre il raggio 146.87 e l'angolo delta 85° 49' 39" sono stati ricalcolati.



   Immissione di dati per archi radiali

   Quando si immettono dati per gli archi radiali è necessario specificare una direzione radiale e un raggio, nonché un angolo delta o una lunghezza. Il valore immesso direttamente per l'angolo delta o la lunghezza viene visualizzato nel carattere normale, mentre i valori calcolati vengono visualizzati in corsivo.

   Se si modifica il raggio o l'angolo delta la lunghezza viene ricalcolata. Se si modifica la lunghezza l'angolo delta viene ricalcolato.

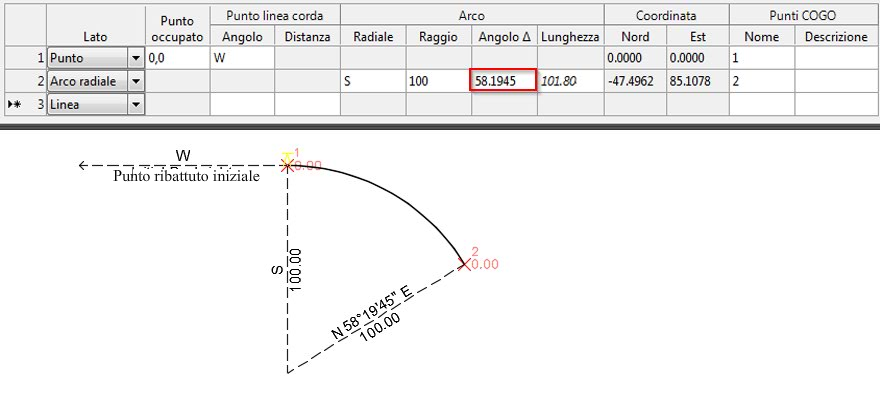

   Nell'illustrazione che segue è stato immesso il valore 58.1945 per l'angolo delta e viene calcolata la lunghezza 101.80.

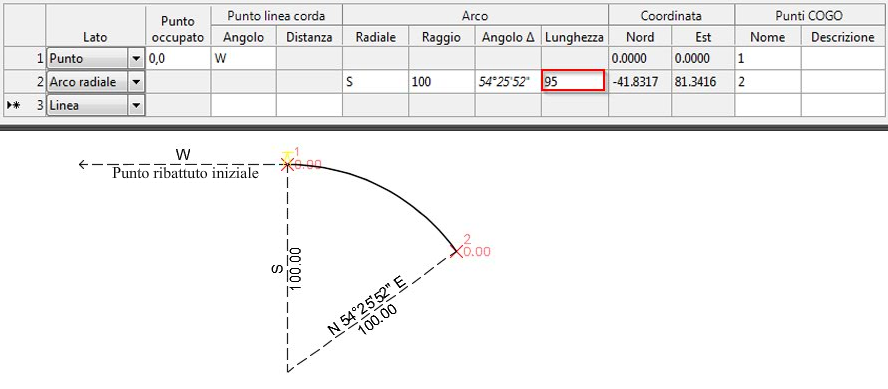

   Nell'illustrazione che segue è stato immesso 95 per la lunghezza e viene calcolato l'angolo delta 54° 25' 52".



   Per ulteriori informazioni sulle convenzioni per l'immissione dei dati, vedere l'argomento di riferimento Editor poligonale.

   Suggerimento: È possibile fare clic con il pulsante destro del mouse nell'Editor poligonale per accedere ad un menu contestuale con comandi utilizzabili per eliminare una riga, inserire una riga tra due righe esistenti e riordinare le righe.
7. Fare clic su per salvare la poligonale in un file TRV2.
8. Per aprire il file nella finestra di dialogo Regolazione poligonale, fare clic su Strumento di bilanciamento del carico .

Come creare i dati della poligonale selezionando una polilinea nella Carta

È possibile creare i dati della poligonale selezionando una polilinea esistente nella Carta.

1. Fare clic su scheda Inizio gruppo Crea dati di profili terreno Poligonale Editor poligonale Trova.

   Viene visualizzata la finestra di dialogo Editor poligonale.

2. Fare clic su , quindi selezionare la polilinea nella Carta.

   L'Editor poligonale viene compilato con le informazioni relative alla polilinea.

3. Fare clic su per salvare la poligonale in un file TRV2.
4. Per aprire il file nella finestra di dialogo Regolazione poligonale, fare clic su Strumento di bilanciamento del carico .
