Nuovo orientamento del materiale

Questa opzione consente di specificare un orientamento del materiale su facce con elementi Shell.

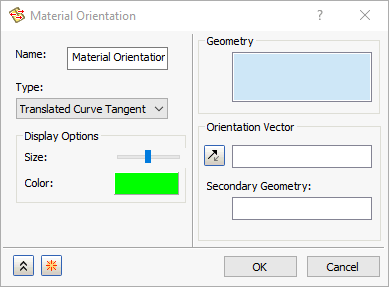

Nella struttura Parte o Assieme, fare clic con il pulsante destro del mouse su Analisi > Nuovo > Orientamento materiale. Si apre la finestra di dialogo Orientamento materiale, come mostrato di seguito.

Sono disponibili otto opzioni per specificare l'orientamento del materiale su una superficie. Fare clic sul menu a discesa Tipo per selezionare uno dei seguenti metodi:

• Proiezione vettore
• Tangente a curva
• Tangente a curva ruotata
• Tangente a curva traslata
• Direzione U superficie
• Direzione V superficie
• Direzione -U superficie
• Direzione -V superficie

Autodesk Inventor Nastran consente di selezionare le superfici con una mesh di elementi Shell nella sezione Geometria.

Opzioni di visualizzazione consente agli utenti di modificare la dimensione e il colore del vettore di orientamento del materiale.

Nelle pagine seguenti verranno descritte più dettagliatamente le diverse tecniche di definizione dell'orientamento nel menu a discesa Tipo.

Nell'analisi composita, un foglio ad angolo zero indica che è allineato nella direzione dell'orientamento del materiale.
