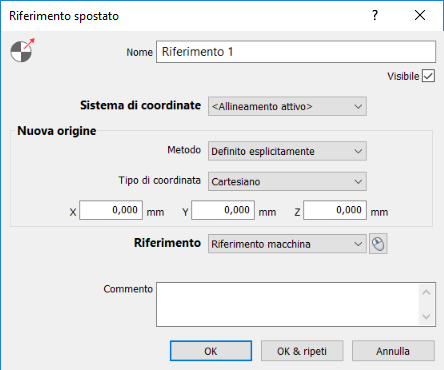

Per creare una copia di un riferimento esistente presso una posizione specifica:
- Fare clic sulla scheda Allineamenti e riferimenti > pannello Riferimenti > Spostato.
- Inserire un Nome per il riferimento. Il nome viene utilizzato nella sequenza di ispezione, nelle schede Report e Informazioni e quando si fa riferimento all'elemento in altri elementi.
- Per visualizzare il riferimento nella vista CAD, selezionare la casella di controllo Visibile.
- Nell'elenco Sistema di coordinate, selezionare il sistema di coordinate relativamente a cui è indicato il riferimento.
Per specificare il sistema di coordinate durante l'ispezione, selezionare <Allineamento attivo>. È quindi possibile specificare l'allineamento usando l'elenco Allineamento attivo nella scheda Misura.
- Selezionare un metodo di creazione del riferimento:

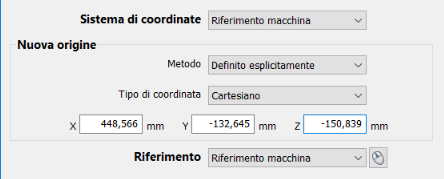

- Per creare un riferimento in corrispondenza di una posizione specificata: selezionare Sistema di coordinate lungo gli assi di cui si desidera spostare il Riferimento; selezionare Definito esplicitamente nell'elenco Metodo, quindi, inserire le coordinate del riferimento spostato rispetto al Sistema di coordinate selezionato. Ad esempio:

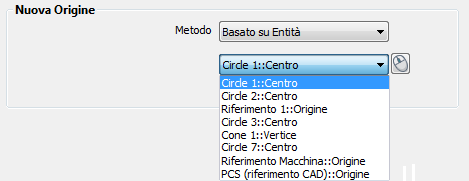

- Per creare un riferimento ad una determinata feature: selezionare Basato su feature nell'elenco Metodo, quindi, selezionare la feature dall'elenco. Ad esempio:
Fare clic su
per selezionare un elemento nella Vista CAD utilizzando il mouse.
- Per creare un riferimento in corrispondenza di una posizione specificata: selezionare Sistema di coordinate lungo gli assi di cui si desidera spostare il Riferimento; selezionare Definito esplicitamente nell'elenco Metodo, quindi, inserire le coordinate del riferimento spostato rispetto al Sistema di coordinate selezionato. Ad esempio:
- Nell'elenco Riferimento, selezionare il riferimento che si desidera spostare.
- Inserire eventuali informazioni extra sull'elemento nella casella Commento.
- Fare clic su OK per aggiungere l'elemento alla sequenza di ispezione.
