Utilizzare l'elemento Riferimento rispetto alla feature 3D per creare un riferimento ruotando un asse di un riferimento esistente, in modo che sia parallelo a un vettore di una feature tridimensionale.

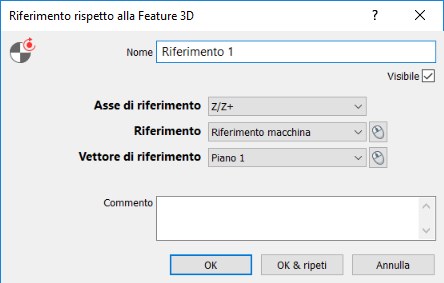

Per creare un riferimento ruotato secondo una feature 3D:
- Fare clic sulla scheda Allineamenti e riferimenti > pannello Riferimenti > A feature 3D.
- Inserire un Nome per l'elemento. Il nome viene utilizzato nella sequenza di ispezione, nelle schede Report e Informazioni e quando si fa riferimento all'elemento in altri elementi.
- Per visualizzare il riferimento nella vista CAD, selezionare la casella di controllo Visibile.
- Nell'elenco Riferimento, selezionare il riferimento che si desidera ruotare.
Fare clic su
per selezionare un elemento nella vista CAD utilizzando il mouse.
- Nell'elenco Asse di riferimento, selezionare l'asse di riferimento che si desidera allineare al vettore di riferimento.
- Nell'elenco Vettore di riferimento, selezionare il vettore con cui si desidera allineare il riferimento.
- Inserire eventuali informazioni extra sull'elemento nella casella Commento.
- Fare clic su OK per aggiungere l'elemento alla sequenza di ispezione.
