Utilizzare l'elemento Riferimento ruotato per creare un riferimento ruotando un riferimento esistente attorno a uno dei suoi assi principali secondo un'angolazione specificata.

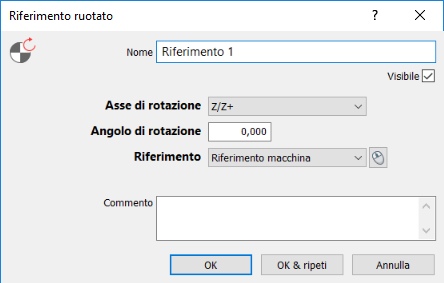

Per creare un riferimento ruotato:
- Fare clic sulla scheda Allineamenti e riferimenti > pannello Riferimenti > Ruotato.
- Inserire un Nome per l'elemento. Il nome viene utilizzato nella sequenza di ispezione, nelle schede Report e Informazioni e quando si fa riferimento all'elemento in altri elementi.
- Per visualizzare il riferimento nella vista CAD, selezionare la casella di controllo Visibile.
- Selezionare l'Asse di rotazione del riferimento.
- Inserire l'Angolo di rotazione del riferimento.
- Nell'elenco Riferimento, selezionare il riferimento che si desidera ruotare.
Fare clic su
per selezionare un elemento nella Vista CAD utilizzando il mouse.
- Inserire eventuali informazioni extra sull'elemento nella casella Commento.
- Fare clic su OK per aggiungere l'elemento alla sequenza di ispezione.
