Specificare e gestire il rack che si desidera utilizzare durante un'ispezione CNC.
Un rack è un'unità montata su un dispositivo di misurazione che contiene diverse porte per la memorizzazione di sotto-assiemi di strumenti sonda.
Nota: Se si desidera creare un sotto-assieme che possa essere memorizzato in un rack, è necessario crearlo utilizzando un modulo TP20 connesso a qualsiasi combinazione estensione-stilo compatibile.
Come specificare un rack

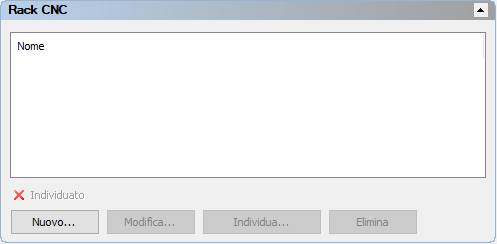

- Eseguire la connessione a un dispositivo di misurazione utilizzando un protocollo macchina abilitato CNC o il protocollo I++ ClientTool. Nella scheda Macchina viene visualizzata l'area del rack CNC.
- Montare il rack sul dispositivo di misurazione e allinearlo a uno degli assi principali.
- Nell'area Rack CNC della scheda Macchina, fare clic su Nuovo.

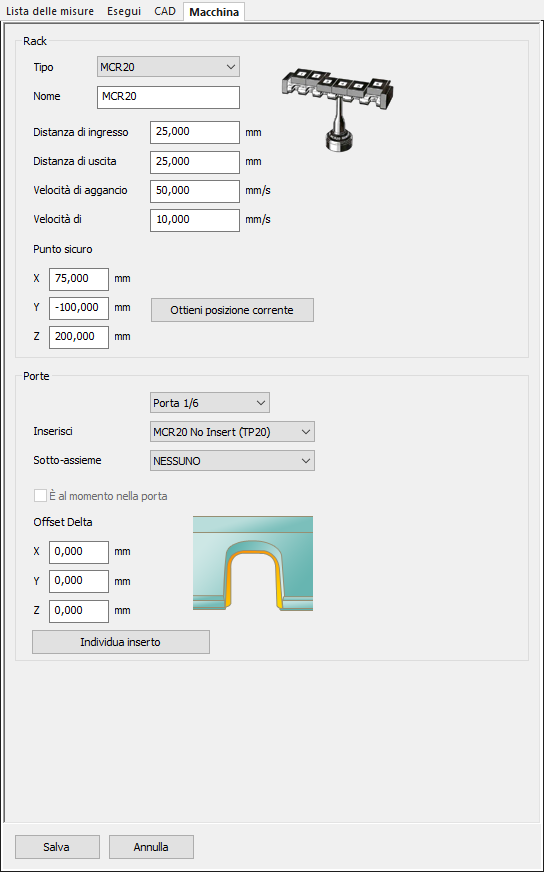

- Nell'area Rack, selezionare il Tipo di rack in cui si desidera memorizzare i sotto-assiemi.
- Inserire un Nome per il rack.
- Nella casella Distanza di ingresso, inserire la distanza tra il punto di aggancio della porta e il suo punto sicuro di ingresso
.
- Nella casella Distanza di uscita, inserire la distanza tra il punto di aggancio della porta e il suo punto sicuro di uscita
.
- Nella casella Velocità di aggancio, inserire la velocità dello strumento sonda tra il Punto sicuro
e i punti sicuri di ingresso e uscita di una porta.
- Nella casella Velocità di accoppiamento, inserire la velocità durante la connessione o disconnessione di un sotto-assieme.
Come visualizzare o modificare un rack
- Nell'area Rack CNC della scheda Macchina, fare doppio clic sul rack nell'elenco. Viene visualizzata la finestra di dialogo Rack.
- Modificare il rack, quindi fare clic su Salva per salvare le modifiche e chiudere la finestra di dialogo.
Come eliminare un rack
- Nell'area Rack CNC della scheda Macchina, selezionare il rack nell'elenco.
- Fare clic su Elimina per eliminare il rack.
