Per personalizzare il metodo di rilevamento SelectedSurface

Il metodo di rilevamento SelectedSurface consente di generare un pattern di rilevamento raster per una superficie specificata. Utilizzare la finestra di dialogo Parametri di superficie per selezionare la superficie e per specificare i parametri che controllano il pattern della sonda.

Per specificare i parametri di superficie e di rilevamento:

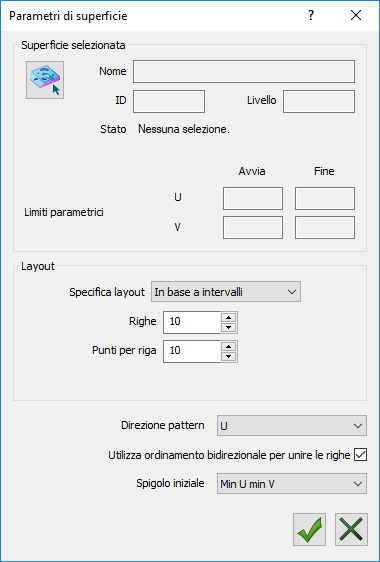

1. Nella scheda Feature, selezionare il metodo SelectedSurface e fare clic sul pulsante Parametri . Viene visualizzata la finestra di dialogo Parametri di superficie.

   Ad esempio:



2. Fare clic sul pulsante Seleziona graficamente .

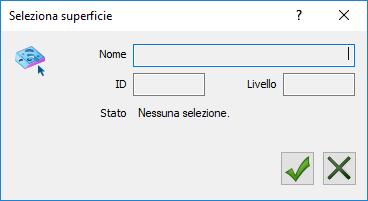

   Viene visualizzata la finestra di dialogo Seleziona superficie.



3. Nel modello CAD, fare clic con il tasto sinistro del mouse sulla superficie che si desidera ispezionare. Sono visualizzati il nome, l'ID, il livello, e lo stato della superficie.
4. Fare clic sul pulsante OK per confermare la superficie e chiudere la finestra di dialogo. I dettagli e i limiti parametrici della superficie sono visualizzati nella finestra di dialogo Parametri di superficie.
5. Nell'elenco Specifica layout, selezionare il metodo da utilizzare per creare il percorso sonda. Selezionare:
   • In base a unità parametriche per utilizzare le unità parametriche della superficie per specificare il passo laterale tra righe e il passa tra punti.
   • In base a unità normalizzate per utilizzare le unità normalizzate della superficie per specificare il passo laterale tra le righe e il passo tra i punti.
   • In base a intervalli per specificare il numero massimo di righe e il numero massimo di punti sonda in ogni riga.
6. Nell'elenco Direzione pattern, selezionare la direzione di ogni riga nel percorso sonda.
7. Selezionare la casella di controllo Utilizza ordinamento bidirezionale per unire le righe per alternare la direzione del percorso sonda tra righe. Deselezionare la casella di controllo per utilizzare la stessa direzione per ogni riga.
8. Nell'elenco Angolo di partenza, selezionare la posizione in cui si desidera che inizi il percorso sonda.
9. Fare clic sul pulsante OK per salvare le modifiche e generare il percorso sonda.
