Utilizzare l'elemento Riferimento da feature per specificare un riferimento utilizzando un elemento piano, linea e punto.

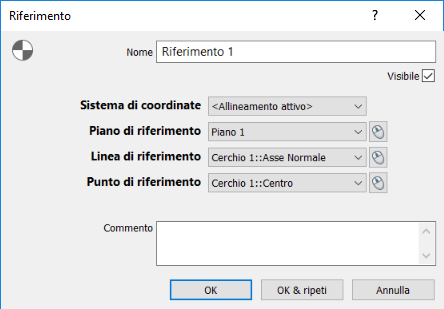

Per creare un riferimento:
- Fare clic sulla scheda Allineamenti e riferimenti > pannello Riferimenti > Da feature.
- Inserire un nome per l'elemento. Il nome viene usato nella sequenza di ispezione, nelle schede Report e Informazioni e quando si fa riferimento all'elemento in altri elementi.
- Per visualizzare il riferimento nella vista CAD, selezionare la casella di controllo Visibile.
- Nell'elenco Sistema di coordinate, selezionare il sistema di coordinate relativamente a cui è indicato il riferimento.
Per specificare il sistema di coordinate durante l'ispezione, selezionare <Allineamento attivo>. È quindi possibile specificare l'allineamento usando l'elenco Allineamento attivo nella scheda Misura.
- Nell'elenco Piano di riferimento, selezionare un elemento per specificare il piano Z = 0 del riferimento.
- Nell'elenco Linea di riferimento, selezionare un elemento per specificare l'asse X del riferimento. Se l'asse non giace sul piano di riferimento, la linea è proiettata su di esso.
- Nell'elenco Punto di riferimento, selezionare un elemento per specificare l'origine del nuovo riferimento. Se il punto non giace sul piano di riferimento, il punto è proiettata su di esso.
Fare clic su
per selezionare un elemento nella vista CAD utilizzando il mouse.
- Inserire eventuali informazioni extra sull'elemento nella casella Commento.
- Fare clic su OK per chiudere la finestra di dialogo e aggiungere l'elemento alla sequenza di ispezione.
