I gruppi di bordi CNC misurano i bordi di una parte seguendo un percorso sonda. Utilizzarli quando si desidera automatizzare l'ispezione o quando si desidera verificare che gli stessi punti vengano rilevati in ogni Misura di un documento.
Nota: I gruppi di bordi CNC sono disponibili solo durante la creazione di ispezioni per macchine CNC e OMV.
Per creare il percorso sonda per un gruppo di bordi CNC:
- Nella scheda Feature, deselezionare il pulsante Genera percorso sonda.
- Fare clic sulla scheda Homepannello Crea > Forma > Gruppo di bordi CNC. Un gruppo di ispezioni è aggiunto alla sequenza di ispezione e la finestra di dialogo Ispezione bordo viene visualizzata nella scheda Feature.
- Nella finestra di dialogo Ispezione bordo, selezionare il metodo di rilevamento AutoTouchTrigger con cui si desidera generare il percorso sonda. Selezionare:

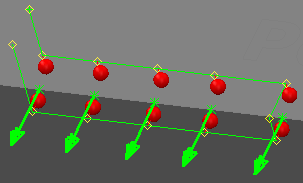

- SurfaceSurfaceProbing per rilevare tutti i punti di superficie prima di rilevare i punti di bordo corrispondenti. Ad esempio:

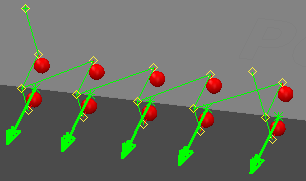

- SurfaceEdgeProbing per alternare tra punti di superficie e punti di bordo. Ad esempio:
- SurfaceSurfaceProbing per rilevare tutti i punti di superficie prima di rilevare i punti di bordo corrispondenti. Ad esempio:
- Posizionare il cursore sul modello CAD vicino al bordo che si desidera ispezionare. Quando è visualizzato un triangolo lungo il bordo, fare doppio clic sul modello per specificare l'ubicazione di un punto rilevato.
- Ripetere il punto 4 per aggiungere altri punti.
- Completare i parametri nella finestra di dialogo Ispezione bordo, quindi fare clic su
per creare il gruppo.
Nota: Prima dell'esecuzione dell'ispezione, verificare le distanze di approccio e ritrazione per il gruppo e regolarle, se necessario.
Per visualizzare e aggiornare le impostazioni del gruppo, fare clic con il tasto destro del mouse nella sequenza di ispezione, quindi selezionare Modifica elemento nel menu contestuale.
