Pagina Colori (finestra di dialogo Opzioni)

Per selezionare i colori utilizzati nell'interfaccia di PowerInspect

 Barra multifunzione: Scheda File Opzioni Opzioni applicazione Opzioni di visualizzazione colori

E le seguenti opzioni di visualizzazione delle pagine.

• Colori: per controllare la modalità di visualizzazione degli elementi nella vista CAD quando sono selezionati nella sequenza di ispezione.
  • Evidenzia l'elemento selezionato: cambiare luminosità degli oggetti selezionati.

    Deselezionarla per disattivare l'evidenziazione.

  • Luminanza: illuminare gli oggetti selezionati. Un valore positivo determina un aumento della luminosità degli oggetti selezionati e il valore negativo diventa più scuro.

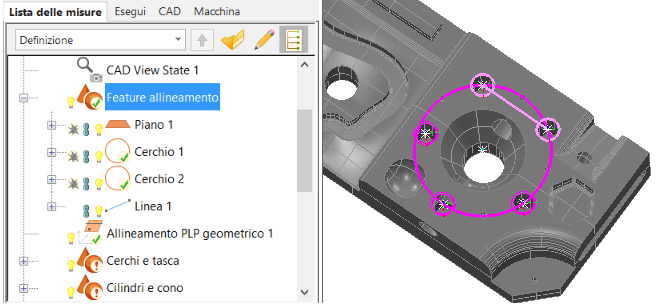

    A +60% della luminosità viene applicata agli elementi del gruppo di feature di allineamento riportate di seguito.



• Generale: consente di impostare il colore di sfondo della vista, le superfici selezionate, facce posteriori, etichette, frecce e le linee della griglia.
• Entità: per specificare i colori degli indicatori delle informazioni per gli elementi selezionati nella vista CAD o nella sequenza di ispezione.
  • Evidenzia entità utilizzando il colore di evidenziazione: evidenzia gli oggetti utilizzando un colore specificato.
  • Colore di evidenziazione: colore degli oggetti evidenziati. Deselezionare per evidenziare gli oggetti mediante la luminosità.
  • Colore principale: colore dell'oggetto.
    Nota: Il dispositivo di scorrimento Modifica luminosità alla pagina Colori controlla la modifica del colore quando la casella di controllo è deselezionata. Se deselezionata, le impostazioni non hanno effetto di evidenziazione dell'entità.
• Griglia: colori in cui la griglia viene visualizzata nella vista CAD.
• Misura: colore utilizzato nelle modalità di misurazione a schermo intero.
• Nuvola di punti: i colori utilizzati per visualizzare le nuvole di punti.

  Curve: i colori utilizzati per visualizzare i punti e le linee di digitalizzazione delle curve.

  Nota: Le pagina è Curve è disponibile solo durante la creazione di ispezioni per macchine CNC e Manuali.
• Fascia di tolleranza: per specificare i colori sulla tolleranza per i coriandoli del punto di ispezione e il colore del testo nella scala di tolleranza per i gruppi di ispezioni e i gruppi nuvole di punti.
  • Usa riempimento graduale tra i colori chiave: per usare un intervallo colore per indicare la deviazione relativa di ogni punto; deselezionare la casella di controllo per usare un colore singolo per la fascia sopra la tolleranza, la fascia entro la tolleranza e la fascia sotto la tolleranza.
• Etichette e dimensioni grafiche: per specificare i colori usati per indicare le misurazioni entro e fuori tolleranza nelle etichette e nel dimensionamento, e le schede Informazioni e Report.

  Per modificare l'impostazione colore selezionata, fare clic sul pulsante Campione e selezionare un colore nella finestra di dialogo Colore.

  • Anteprima: per testare l'effetto della modifica nella scheda vista CAD;
  • Reimposta: ripristina il colore originale.
