Modifica dello spessore dello strato degli elementi con forma modificata

È possibile selezionare il parametro dello spessore variabile per modificare lo spessore dello strato quando viene modificata la forma di un elemento.

Il parametro relativo allo spessore variabile degli strati di elementi influisce sugli strumenti di modifica della forma nei seguenti modi:

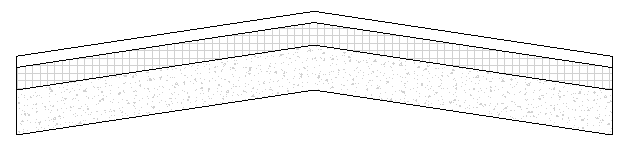

• Se non è presente uno strato di spessore variabile, l'intero elemento viene inclinato e mantiene uno spessore costante fra le superfici parallele superiore e inferiore.

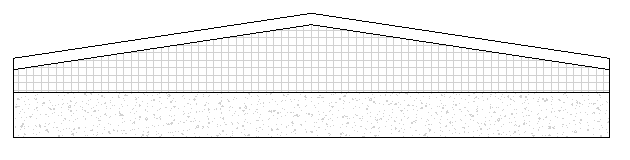

• Se è presente uno strato di spessore variabile, la superficie superiore dello strato dell’elemento viene inclinata mentre la parte inferiore resta su un piano orizzontale. Tutti gli strati di materiale sopra lo strato variabile nella struttura saranno paralleli alla superficie superiore dello strato variabile.

  Nota: La proprietà Spessore per gli elementi può essere utilizzata per impostare il pavimento strutturale su uno spessore uniforme. Se l'elemento presenta una modifica della forma e il tipo di elemento contiene uno strato variabile, questo parametro imposterà uno spessore uniforme.

Per modificare lo strato di spessore variabile di un elemento

1. Selezionare l'elemento.
2. Nella tavolozza Proprietà, fare clic su Modifica tipo.
3. Fare clic su Modifica nella casella relativa al valore della proprietà Struttura.
4. Nella finestra di dialogo Modifica assieme, specificare il materiale e lo spessore degli strati. Nella colonna del parametro dello spessore variabile sono presenti caselle di controllo in corrispondenza degli strati in cui è possibile attivare lo spessore variabile. Per ulteriori informazioni sulla finestra di dialogo Modifica assieme, vedere Struttura composta.
5. Selezionare la casella di controllo dello spessore variabile in corrispondenza dello strato desiderato dell'assieme.
   Nota: È possibile impostare come variabile solo uno strato della struttura generale dell'elemento.
6. Fare clic su OK per chiudere tutte le finestre di dialogo.
7. Fare clic sulla scheda Modifica | <elemento>gruppo Modifica della formaModifica elementi secondari e apportare le modifiche desiderate all’elemento. Per ulteriori informazioni, vedere Modifica della forma di un elemento.
