Informazioni sulla modifica della forma

È possibile utilizzare gli strumenti di modifica della forma per manipolare la superficie di un pavimento o di un tetto piano (non in pendenza) mediante la definizione di punti alti e bassi per il drenaggio. Gli strumenti di modifica della forma vengono inoltre utilizzati per creare elementi solidi topografici che rappresentano gli oggetti della planimetria nei modelli.

Specificando la quota altimetrica di tali punti, la superficie viene suddivisa in sottoregioni la cui inclinazione può essere definita separatamente.

Esempi di modifica della forma

Utilizzare gli strumenti di modifica della forma per definire l'inclinazione di elementi con spessore costante o della superficie superiore di un elemento con uno strato di spessore variabile per modellare quanto segue:

• Pavimento con spessore costante o tetto sostenuto da un telaio inclinato non piano.

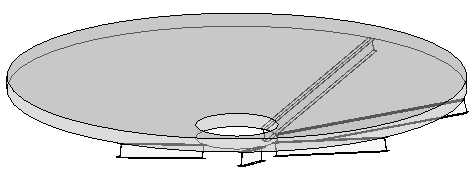

• Utilizzo di materiale con spessore variabile per inclinare la superficie di un piano orizzontale, ad esempio una rastremazione di isolamento.

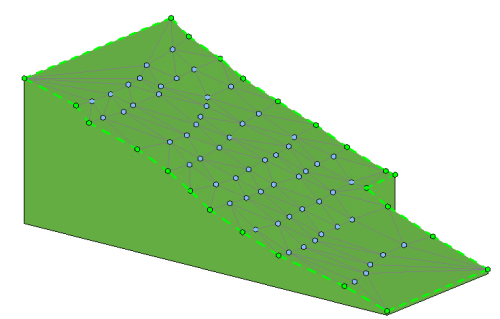

• Un materiale con spessore variabile sotto la superficie (tutti i materiali sopra seguiranno la forma del materiale variabile) come illustrato in questo solido topografico.


Nota: Gli elementi con forma modificata non riportano uno spessore reale. Lo scopo degli strumenti di modifica della forma è quello di consentire inclinazioni moderate; in tali casi, le variazioni relative allo spessore reale sono irrilevanti. Per inclinazioni più significative, tuttavia, l'entità della variazione aumenta. In Revit LT, quando un'inclinazione comporta una deviazione significativa rispetto allo spessore previsto, viene visualizzato un avviso.

Per attivare gli strumenti di modifica della forma, è necessario che siano soddisfatte le seguenti condizioni:

• I elementi devono essere piatti e trovarsi su un piano orizzontale.
• I tetti non devono essere associati ad altri tetti e non devono essere facciate continue. Se una di queste condizioni non è soddisfatta, non è possibile utilizzare i pulsanti di modifica della forma del solaio.
  Nota: Se queste condizioni vengono meno in seguito a modifiche dell'elemento, viene visualizzato un messaggio di errore che consente di annullare la modifica alla forma del solaio.

Nella scheda Modificagruppo Modifica della forma, sono disponibili i seguenti strumenti di modifica della forma:

• Elementi secondari
• Aggiungi punto
• Aggiungi linea di divisione
• Seleziona supporti (solo elementi tetto e pavimento)
• Reimposta forma

Nota: Quando si modifica la forma di pavimenti o tetti con questi strumenti, la forma del modello analitico strutturale corrispondente non viene modificata. Una singola superficie del modello analitico basata sulla superficie superiore originale rimane invariata.

Considerazioni importanti

Linee di piega automatiche. Per garantire la precisione della geometria di elementi, in alcuni casi le linee di piega vengono create automaticamente. Se la condizione che ne ha determinato la creazione non è più valida, le linee di piega automatiche verranno eliminate. Ad esempio se quattro vertici non piani sono diventati piani oppure se è stata creata manualmente una linea di divisione. Le linee di piega vengono disegnate utilizzando la sottocategoria Bordi interni dell'elemento. Non è possibile modificare direttamente una linea di piega automatica. Per modificare una linea di piega, è necessario prima convertirla in una linea di divisione. Vedere Conversione di linee di piega in linee di divisione.

Superfici deformate. Le superfici vengono deformate se vincolate a 4 bordi di contorno non piani o a linee di divisione create dall'utente. Per evitare che ciò accada, è possibile aggiungere una linea di divisione fra vertici opposti.
