リード伸び ページでは、以下の制御が可能です。
- 既存のリードインに別のリードインを追加
これらのオプションは、Vortex ツールパス では無効になります。
- 既存のリードアウトに別のリードアウトを追加
リードイン伸び
伸びタイプ － リードインの伸びに使用する動作タイプを選択します。

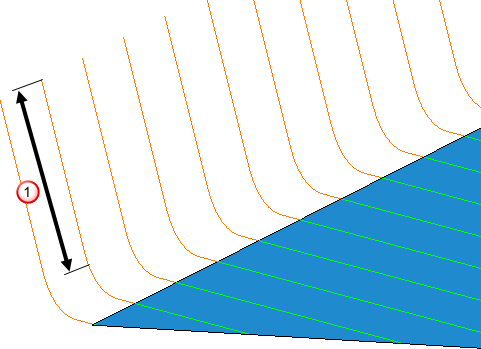

線状動作 － 円弧の接線となるリードイン伸び動作の長さを入力します。 このオプションは、選択 から サーフェス法線円弧、垂直円弧、水平円弧、水平円弧左、水平円弧右 を選択した場合のみ有効になります。
垂直円弧 － 伸び、線状動作 － 10、角度 － 0。垂直円弧 － リード。
角度 － 最終ツールパスセグメントに相対し、リードイン伸び動作の角度を入力します。 このオプションは、選択 から サーフェス法線円弧、垂直円弧、水平円弧、水平円弧左、水平円弧右、直線 を選択した場合のみ有効になります。

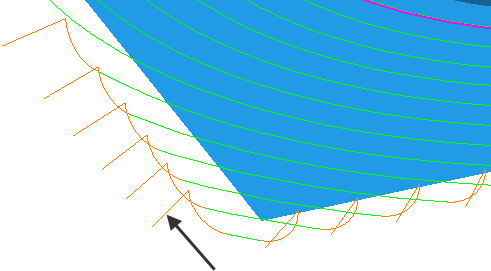

- 角度 － 0
伸び － 直線、距離 － 10、角度 － 0 リード － サーフェス法線円弧

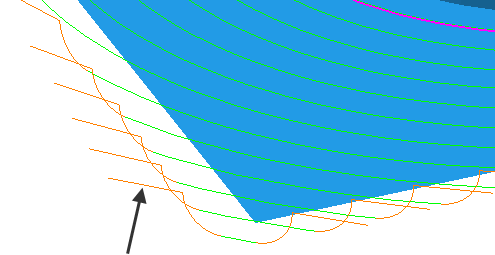

- 角度 － 90

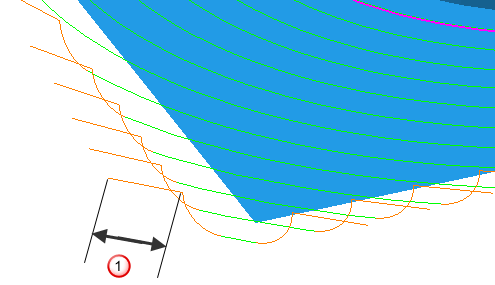

長さ － リードイン伸び動作の長さを入力します。 このオプションは、選択 から 動作延長、高さ一定、直線 を選択した場合のみ有効になります。
- 距離 － 10
伸び － 直線、距離 － 10、角度 － 0 リード － サーフェス法線円弧
半径 － リードイン伸び動作の半径を入力します。 このオプションは、選択 から サーフェス法線円弧、垂直円弧、水平円弧、水平円弧左、水平円弧右 を選択した場合のみ有効になります。
リードアウト伸び
伸びタイプ － リードアウトの伸びに使用する動作タイプを選択します。
線状動作 － 円弧の接線となるリードアウト伸び動作の長さを入力します。 このオプションは、選択 から サーフェス法線円弧、垂直円弧、水平円弧、水平円弧左、水平円弧右 を選択した場合のみ有効になります。
垂直円弧 － 伸び、線状動作 － 10、角度 － 0。垂直円弧 － リード。
角度 － 最終ツールパスセグメントに相対し、リードアウト伸び動作の角度を入力します。 このオプションは、選択 から サーフェス法線円弧、垂直円弧、水平円弧、水平円弧左、水平円弧右、直線 を選択した場合のみ有効になります。
- 角度 － 0
伸び － 直線、距離 － 10、角度 － 0 リード － サーフェス法線円弧
- 角度 － 90
長さ － リードアウト伸び動作の長さを入力します。 このオプションは、選択 から 動作延長、高さ一定、直線 を選択した場合のみ有効になります。
距離 － 10
伸び － 直線、距離 － 10、角度 － 0 リード － サーフェス法線円弧
半径 － リードアウト伸び動作の半径を入力します。 このオプションは、選択 から サーフェス法線円弧、垂直円弧、水平円弧、水平円弧左、水平円弧右 を選択した場合のみ有効になります。
その他のオプション
ガウジ チェック － PowerMill は、すべてのリード/リンクのガウジ チェックを実行します。
－ リードアウト伸び 値に リードイン伸び 値をコピーします。
－ リードイン伸び 値に リードアウト伸び 値をコピーします。
