コーナー仕上げ加工 ストラテジーでは、未加工コーナーの複数の段差ツールパスの加工を行います。PowerMill は、正確な削り残しモデルを使用し、未加工領域を指定します。
このストラテジーは、マルチトレースを使用し、非接線サーフェス間に生じるコーナーの成形に有用です。
注: ツールパスがトレースラインをたどるのか、または、横切るのかを指定します。急傾斜と低傾斜部に異なるオプションを選択することができます。

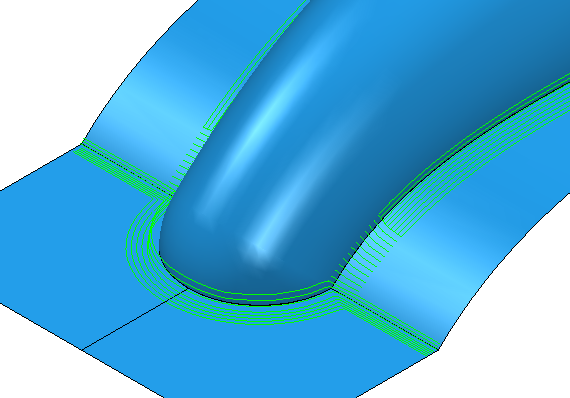

コーナーツールパスは、低傾斜領域ではコーナーの輪郭をたどり、急傾斜領域では横切ります。 コーナー仕上げ加工 ストラテジーに関するページ
- コーナー仕上げ加工 － コーナー仕上げ加工ストラテジーの指定に使用するメインページです。
- 高速 － 内部コーナーに円弧を作成するための設定です。これにより、高速加工に必要な工具方向の急転換を排除します。
- コーナー検出 － ツールパス ロケーション、および、範囲を指定するための設定です。
- 自動検証 － 計算時にツールパスを自動的に検証するための設定です。
残りのページはツールパス ストラテジーの共通ページです。
