カーブ領域切削 ページでは、シンプルな 2.5D ラスター、オフセット、Vortex 荒加工ツールパスを作成します。
カーブ定義 － 加工領域を成すカーブを指定し、それらのカーブに加工プロパティを追加します。
パターン作成 － 新規の空のパターンを作成します。
パターン選択 － リストからパターンを選択します。 パターンが非表示、または、
の選択時には、パターンは未選択です。リストには使用可能な全パターンが表示されます。 パターンを選択すると、加工領域がシェーディングされます。
シェーディング領域が加工対象領域と異なる場合、加工可能領域編集(インタラクティブ)
ボタンを使用し、加工条件を変更します。
カーブ編集 － カーブ編集 タブを表示します。このタブを使用し、パターンの作成、および、編集を行います。モデルからカーブを抽出し、その後、カーブの修正によりパターンを作成します。
パターン選択 － パターン選択 リストの名前で選択するのではなく、グラフィック ウィンドウでパターンを選択します。
をクリックすると、エンティティ選択 タブが表示されます。 グラフィックウィンドウでパターンを選択し、エンティティ選択 タブを閉じます。これにより、パターン選択 項目にパターンが表示されます。
パターンに追加するジオメトリ選択 － パターンに選択カーブをコピーします。 この機能により、サーフェスモデルからカーブジオメトリを速やかに抽出し、アクティブパターン / バウンダリーにコピーすることができます。詳細については、カーブ選択の例 を参照してください。
- 加工対象カーブ領域
- 加工対象カーブサイド
- 加工ストラテジー
ポジション － カーブをたどる工具のパーツを指定するオプションを選択します。
中心 － カーブをたどる工具の中心です。
コンタクト － カーブをたどる工具のコンタクト ポイントです。

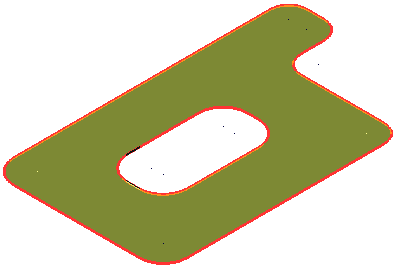

下限値 － 加工高さを入力、または、選択します。全カーブは、単一 Z 高さで加工されます。
下限 Z 項目に値を入力、または、
を選択してから、グラフィックウィンドウの関連する Z 高さでカーブをクリックします。

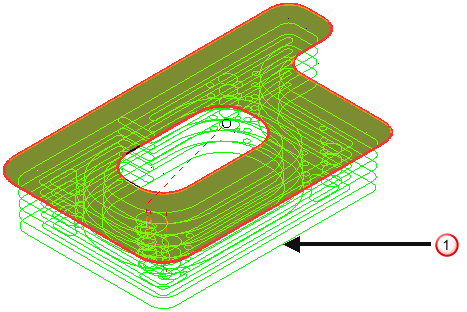

領域切削ツールパスは、パターンの Z 高さで開始します。その後、Z 方向削り込み量 値を使用し、下限 Z
値に達するまでパーツを下向きに加工します。
スタイル － ラスター、オフセット、Vortex スタイルのいずれかを選択し、各荒加工レベルの輪郭内で素材を削除します。

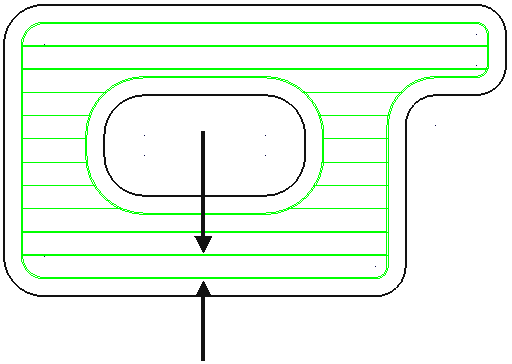

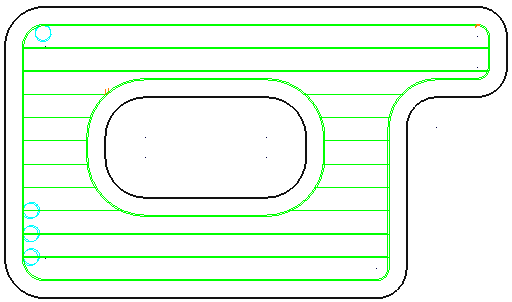

- ラスター － XY 平面の平行直線動作により構成されます。

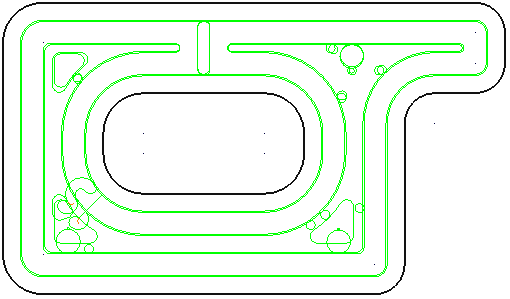

- オフセット － 初期スライスのオフセットを繰返して作成される輪郭で、領域の加工を行います。これは、それ以上のオフセットが不可になるまで実行されます。

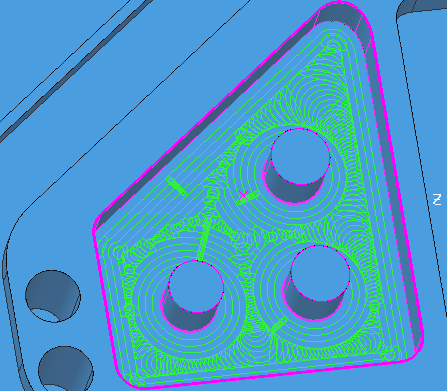

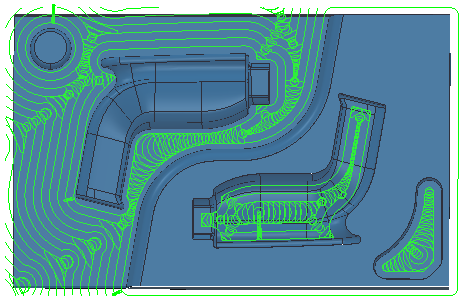

- Vortex － 加工を最適な状態にするために、最大工具エンゲージメント角度を超過しないオフセットツールパスを作成します。工具が最大エンゲージメント角度に近付くと、ツールパスをトロコイドパスに変更し、工具負荷を回避します。
モデル
フィーチャーグループ
注: Vortex ツールパスは 3 軸ツールパスのため、垂直工具軸が使用されます。
トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。
加工方向 － 加工手法を選択します。
次から 加工方向 を選択します。
- ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。
- アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。
- 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。

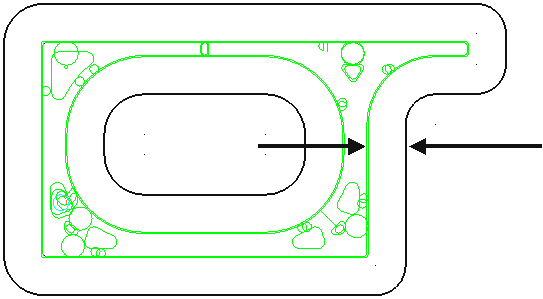

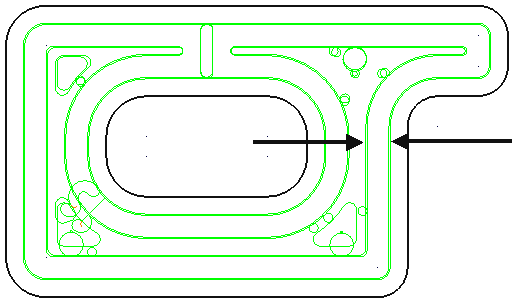

カーブ残し代 － カーブのオフセットを入力します。これはモデルの残し代ではなく、カーブの残し代です。
ステップオーバー － 単一 Z 高さの連続領域切削パス間の距離を入力します。
工具からステップオーバーコピー － アクティブ工具の 加工データ から、径方向切込みを読込みます。 径方向切込みは、工具軸に垂直に測定されます。
に変化します。
削り残し加工 － 削り残し ページを有効にします。[削り残し加工] では、大径工具で効果的に大量の素材を削除した後に、大径工具では届かないポケットやコーナーなどのモデル領域を小径工具で加工します。小径工具は、オリジナルの工具では届かない領域のみの加工を行います。
