引き伸ばし領域

領域フィーチャーを使用して、複数のネスティング領域を引き伸ばし、単一プリミティブ ソリッドを作成します。

  1. 押出す領域を構成するワイヤーフレーム、または、テキストオブジェクトを選択します。
  2. [ソリッド]タブ > [作成]パネル > [領域]をクリックします。

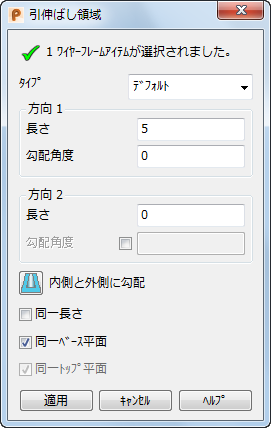

    引伸ばし領域 ダイアログが表示されます。

  3. タイプ ドロップダウンリストから引伸ばしのタイプを選択します。

    デフォルト により、ワイヤーフレーム / テキストアイテムからの引伸ばし が作成されます。

    層状 は、引伸ばしの高さを定義するためのワイヤーフレーム / テキストアイテムの高さを使用します。 修正されたダイアログが表示されます。

    最も内側の層 は、次のようになります。

    • 正の値(ボス状の層を定義)
    • 負の値(カット状の層を定義)
    • 0 の値(平坦な層を定義)
  4. 引伸ばしの 長さ方向 1) を入力します。 方向 2 で指定される長さが 0 でない場合に、引伸ばしの長さを 0 に設定することができます。

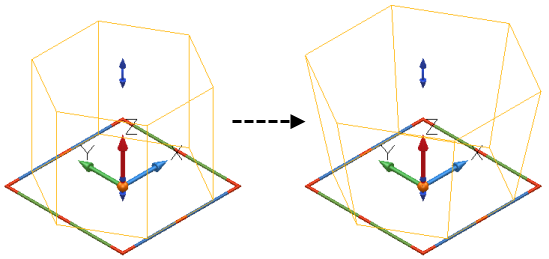

  5. 勾配角度方向 1)を入力します。 これは引伸ばしソリッドのベースカーブと、反対側の端末のカーブ間の勾配角度です。 角度は基準平面に垂直な軸から測定されます。

  6. 引伸ばしの 長さ方向 2)を入力します。
  7. 勾配角度方向 2 ) を入力します。
  8. 、または、 をクリックして、勾配角度の方向を指定します。 選択した場合、各領域に、内側、または、外側の勾配が交互に追加されます。
  9. 同等の長さ を選択すると、方向 1方向 2 に同じ 長さ が設定されます。 このオプションを選択する場合、1 つの長さを更新すると、もう一方の長さも変更されます。
  10. 引伸ばし平面の定義:
    • 同一ベース平面 が選択される場合、同一平面から内側、または、外側ワイヤーフレーム / テキストが引伸ばされます。 このオプションは、デフォルトで選択されています。
    • 同一トップ平面 が選択される場合、ソリッドの各領域が、最大で外側ワイヤーフレーム、または、テキストの高さまで引伸ばされます。
  11. 適用 をクリックして領域を押出し、プリミティブソリッドを作成します。
