三面図を使用する

三面図とは、あらかじめ定義されたビューとタイトルブロックから構成されたドローイングです。寸法とテキストを使用して注釈付けすることができます。

三面図を作成する、または開く

  1. 例えば、三面図を作成するモデルを開きます。

  2. [図面]タブ > [ドローイング]パネル > [三面図]をクリックします。

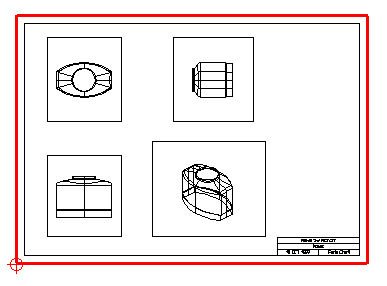

    三面図が存在しない場合、モデル上に現在表示されているオブジェクトの 4 つのビューのドローイングが作成されます。

    三面図が存在する場合、既存の三面図が表示されます。

    注: 1 つのモデルにつき、1 つの 三面図 のみ作成することができます。

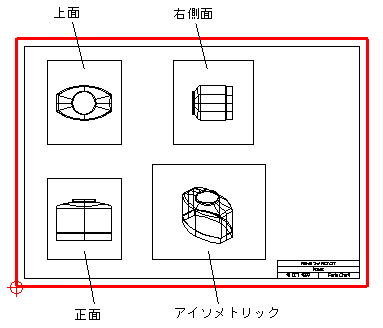

    三面図のビュー方向は、次図の通りになります。

    ビューの内容は、バウンダリーにフィットするよう自動的にスケールされます。

  3. [ビューを編集]ダイアログの[アイテムを追加][自動再スケール]オプションを選択解除することによって、任意のビューの設定を変更することができます。将来のすべてのモデルで使用できるように、三面図のレイアウトを保存することも可能です。
  4. 三面図を開いた状態で、モデルを更新します。

    三面図は、変更を反映するように自動的に更新されます。

  5. 三面図を閉じるには、[ファイル] > [閉じる]をクリックします。

    三面図 とその図上に作成したオブジェクトはモデルと共に保存されます。

三面図を編集

三面図は、ドローイングと同様の方法で編集することができます。詳細については、ドローイングを編集 を参照して下さい。

三面図 のビューは、ドローイングのビューと同様の方法で編集することができます。詳細については、ビューを編集 を参照して下さい。

三面図の名前を変更すると、次回に[図面]タブ > [ドローイング]パネル > [三面図]を選択した際、新規三面図が作成されます。

三面図をカスタマイズ

三面図のレイアウトをカスタマイズし、今後のモデル作成に向けて保存しておくことができます。

次の方法で、三面図をカスタマイズします。

  1. テンプレートモデル NEW_MODEL_MASTER に 三面図 を作成します。
  2. 必要に応じて、三面図 を編集します。

    テンプレートモデルの三面図にオブジェクトを追加することができます。

モデルの三面図の次回作成時、このテンプレートモデルからの三面図が使用されます。

詳細については、ドローイングテンプレートを使用 を参照して下さい。
