次の 2 つの方法で、スプリットサーフェスを作成します。
- 単一スプリットラインをオフセット
- 既存のサーフェスをスプリットラインにフィット
単一スプリットラインをオフセットしてスプリットサーフェスを作成
コンポジットカーブをスプリットラインとして選択し、スプリットサーフェスを作成します。その後、このスプリットラインを、指定の距離と角度でオフセットします。スプリットサーフェスの 1 辺はスプリットライン、もう 1 辺はオフセットしたスプリットラインになります。
- [サーフェス]タブ > [製造]パネル > [分割]をクリックします。

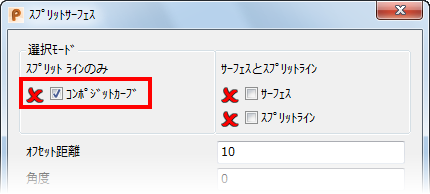

- スプリットサーフェス ダイアログの コンポジットカーブ オプションを選択します。

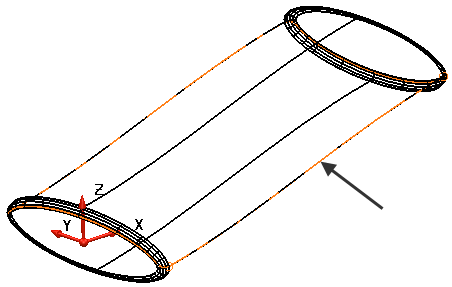

- スプリットラインを定義するコンポジットカーブを選択します。
- ダイアログを完了します。
サーフェスをスプリットラインにフィットしてスプリットサーフェスを作成

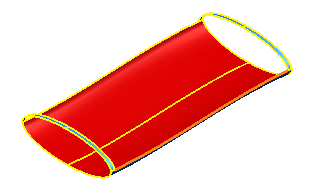

既存のサーフェスをスプリットラインにフィットするよう編集して、スプリットサーフェスを作成します。次のようなスプリットサーフェスが作成されます。
- サーフェスの外周と、外周の接線性を保持
- ワイヤーフレームを、基準平面と平行にフィット
PowerShape は、ワイヤーフレーム内側のサーフェスのトリムも試行します。
- [サーフェス]タブ > [製造]パネル > [分割]をクリックします。

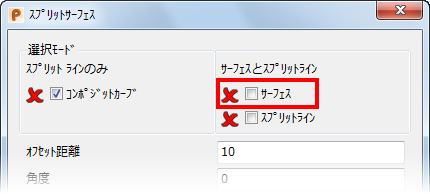

- スプリットサーフェス ダイアログの サーフェス オプションを選択します。

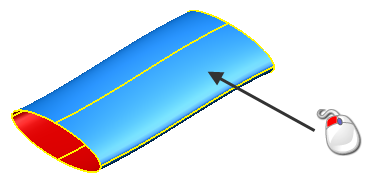

- サーフェスを選択します。

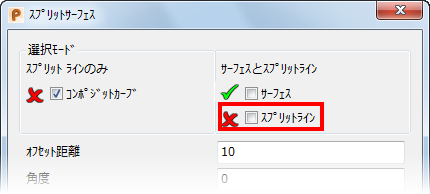

- スプリットサーフェス ダイアログの スプリットライン オプションを選択します。

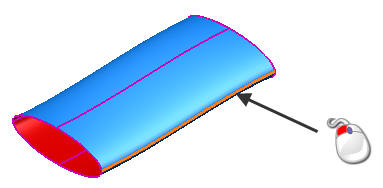

- ワイヤーフレームを選択します。このワイヤーフレーム沿いにサーフェスを分割します。
- プレビュー をクリックして、結果を確認します。
PowerShape はスプリット サーフェスを作成して、ワイヤーフレーム内側のサーフェスのトリムを試行します。
- 必要に応じて選択を変更します。
- 希望の結果が得られたら、OK をクリックします。
- スプリット サーフェスはパワー サーフェスであり、適宜編集されます。詳細については、パワーサーフェスを編集 を参照して下さい。
