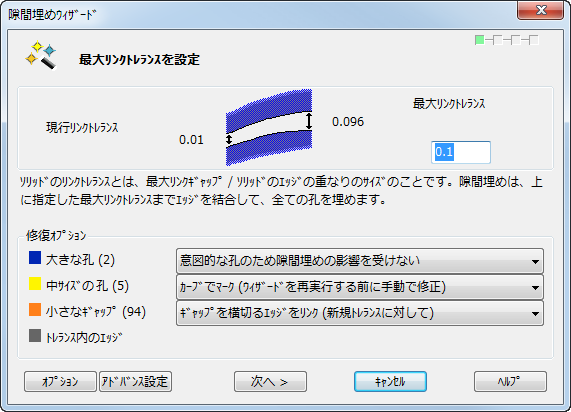

このページでは、隙間埋め処理の最大トレランスを設定します。
現行リンクトレランス － ソリッドがリンクされている最新のトレランスです。
最大リンクトレランス － デフォルト最大トレランスは、小さなギャップの最大サイズになります。
修復オプション
この項目はモデル内の大きな孔、中サイズの孔、小さなギャップの数を表示します。デフォルトを了解するか、適切なドロップダウンリストからオプションを選択します。
- 大きな孔 － モデル上で、青色で強調表示されます。大きな孔とは、ソリッドトレランスの初期値の 100 倍以上の孔です。
大きな孔 ドロップダウンリストから利用可能なオプションは、次の通りになります。
- 中サイズの孔 － モデル上で、黄色で強調表示されます。中サイズの孔とは、ソリッドトレランスの初期値の 10 倍以上、100 倍未満の大きさの孔です。
中サイズの孔 ドロップダウンリストから利用可能なオプションは、次の通りになります。
- 小さなギャップ － モデル上で、オレンジ色で強調表示されます。小さなギャップとは、ソリッドトレランスの初期値以上、10 倍未満のギャップです。
小さなギャップ ドロップダウンリストから利用可能なオプションは、次の通りになります。
- トレランス内のエッジ － トレランス内のエッジにデフォルト情報表示配色を表示します。
[オプション]: このボタンをクリックすると、[孔の分類基準を設定]ダイアログが開きます。
[アドバンス]: このボタンをクリックすると、[ソリッド内の中サイズの孔を修復]ページが表示され、孔埋めのオプションに特定の値を設定できます。
[次へ]: ソリッドが隙間埋めされている場合にこのオプションを選択すると、[ソリッドの現行サーフェスリンクを修復]ページが表示されます。それ以外の場合は、[ソリッドの状態を確認]ページにソリッドの概要が表示されます。
